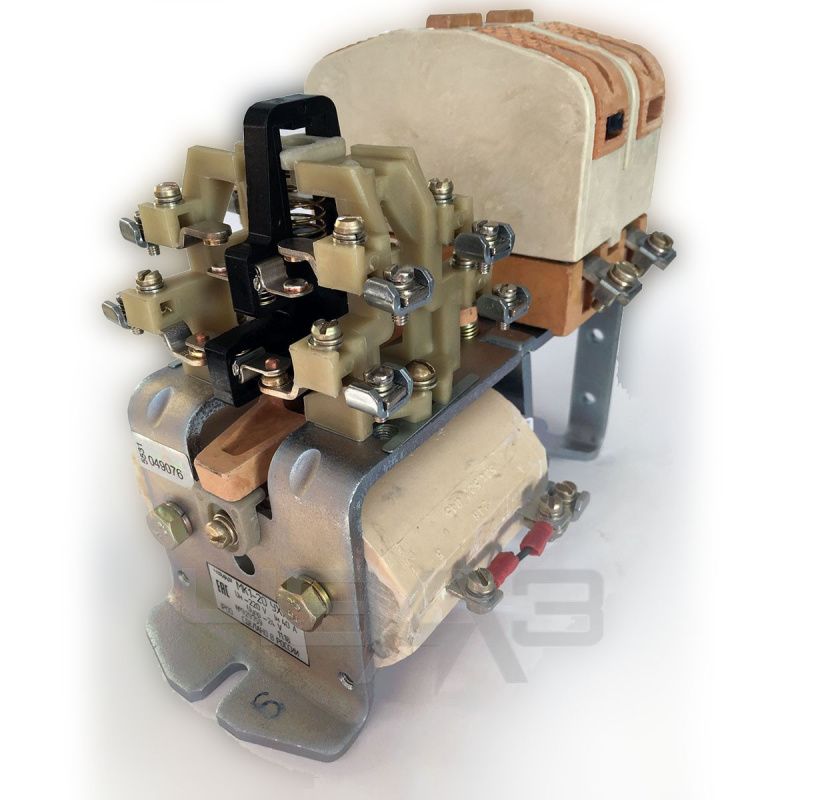

Контактор МК1-20МУ3 20 А, Uн-1000 В, Uупр-110 В, в/к 2"З"+2"Р", для подвижного состава-вагонов метрополитена
| Тип | КОНТАКТОР МК1-20М |
| Тип контактора | Электромагнитный постоянного тока |
| Количество полюсов | 2 полюса |
| Число полюсов | 2 |
| Исполнение изделий | Для подвижного состава метро |
| Исполнение контактора | Нереверсивный |
| Климатическое исполнение и категория размещения | У3 |
| Коммутационная износостойкость, тыс.ед | 2500 тыс.ед. |
| Номинальный ток главной цепи, А | 20 А |
| Номинальный ток главных (замыкающих) контактов, А | 20 А |
| Номинальный ток главных (размыкающих) контактов, А | - |
| Номинальное напряжение (AC), В | - |
| Номинальное напряжение (DC), В | 1000 В |
| Номинальное напряжение цепи управления (AC), В | - |
| Номинальное напряжение цепи управления (DC), В | 110 В |
| Количество вспомогательных контактов | 4 всп.контакт |
| Число контактов (вспомогательных) | 2"З"+2"Р" |
| Число контактов (главных) | 2"З" |
| Присоединение | УН.КОМПЛ. |
| Размеры, мм (ШхВхГ) | 140Х197Х176 |
| Вес, г | 3950 |
| Артикул | 108204100 01 |
Контактор МК1-20МУ3 постоянного артикул 108204100-01 тока разработан для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК1 имеет специальное исполнение: для метро. Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор МК1-20МУ3 допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках. Коммутационная износостойкость контактора МК1-20МУ3 20 А Uн-1000 В Uупр-110 В в/к 2«З»+2«Р» для подвижного состава - вагонов метрополитена - 2500 тыс. ед. Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А. Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК1-20МУ3 должно быть не более 50 % от общего числа контактов вспомогательной цепи. Для метро. Производитель: АО ЧЭАЗ |
