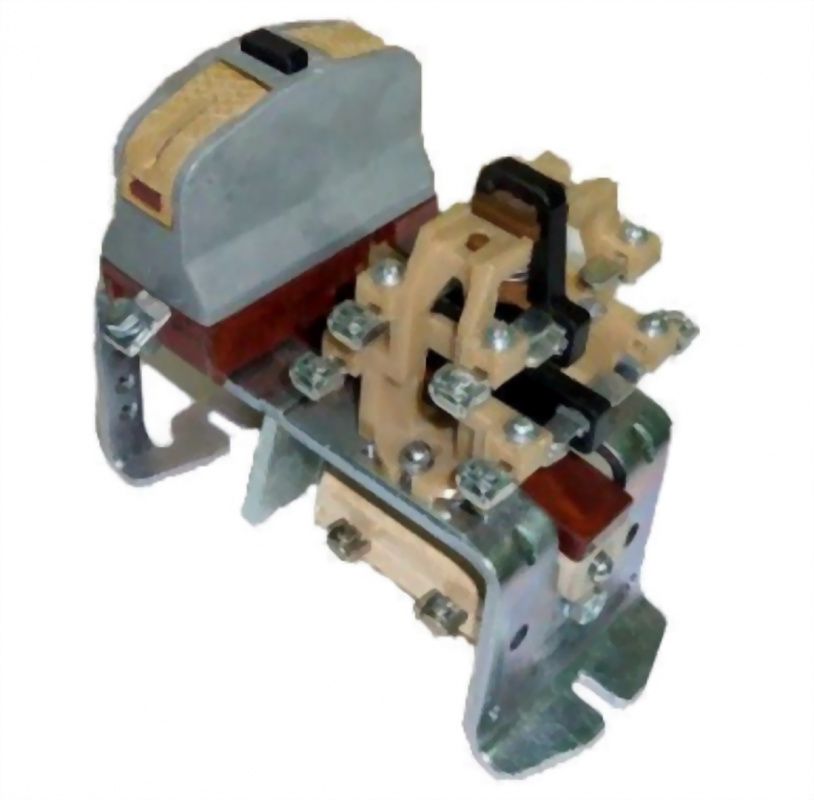

Нажмите для увеличения
| Тип | КОНТАКТОР МК1-01А |
| Тип контактора | Электромагнитный постоянного тока |
| Количество полюсов | 1 полюс |
| Число полюсов | 1 |
| Исполнение изделий | - |
| Исполнение контактора | Нереверсивный |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Коммутационная износостойкость, тыс.ед | 2500 тыс.ед. |
| Номинальный ток главной цепи, А | 40 А |
| Номинальный ток главных (замыкающих) контактов, А | - |
| Номинальный ток главных (размыкающих) контактов, А | 40 А |
| Номинальное напряжение (AC), В | - |
| Номинальное напряжение (DC), В | 220 В |
| Номинальное напряжение цепи управления (AC), В | - |
| Номинальное напряжение цепи управления (DC), В | 220 В |
| Количество вспомогательных контактов | 4 всп.контакт |
| Число контактов (вспомогательных) | 2"З"+2"Р" |
| Число контактов (главных) | 1"Р" |
| Присоединение | УН.КОМПЛ. |
| Размеры, мм (ШхВхГ) | 140Х197Х184 |
| Вес, г | 3200 |
| Артикул | 108010200 09 |
Контактор электромагнитный МК1-20А серии МК производится АО ЧЭАЗ согласно ТУ16-644.010-85 и служит для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220 В постоянного тока общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока. Контактор МК1-20А артикул 108010200 09 служит для неавтоматизированного электропривода и относится к группе контакторов МК1А – МК4А с повышенной коммутационной износостойкостью. Коммутационная износостойкость контактов главной цепи при DC-2, DC-4 и AC-3 - 2.5 млн. циклов, при DC-3, DC-3 и AC-4 - 1 млн. циклов. Конструкция контактов вспомогательной цепи МК1-01УХЛ3А допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50 % от общего числа контактов вспомогательной цепи. Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Механическая блокировка изготавливается самостоятельным узлом, устанавливается потребителем и поставляется за отдельную плату. Контактор МК1-20А арт. 108010200 09 допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках. Производитель: АО ЧЭАЗ |
