Нажмите для увеличения
| Тип | КОНТАКТОР КМ4101 |
| Тип контактора | Электромагнитный постоянного тока |
| Количество полюсов | 1 полюс |
| Число полюсов | 1 |
| Исполнение изделий | - |
| Исполнение контактора | Нереверсивный |
| Климатическое исполнение и категория размещения | У2 |
| Коммутационная износостойкость, тыс.ед | 25 тыс.ед. |
| Механическая износостойкость, тыс.ед | 2500 тыс.ед. |
| Номинальный ток главной цепи, А | 160 А |
| Номинальный ток главных (замыкающих) контактов, А | 160 А |
| Номинальный ток главных (размыкающих) контактов, А | - |
| Номинальный ток контактов вспомогательной цепи, А | 2.5 А |
| Номинальное напряжение (AC), В | - |
| Номинальное напряжение (DC), В | 80 В |
| Номинальное напряжение цепи управления (AC), В | - |
| Номинальное напряжение цепи управления (DC), В | 40 В |
| Количество вспомогательных контактов | 1 всп.контакт |
| Число контактов (вспомогательных) | 1"З" |
| Число контактов (главных) | 1"З" |
| Присоединение | УН.КОМПЛ. |
| Размеры, мм (ШхВхГ) | 54Х118Х85 |
| Вес, г | 1020 |
| Артикул | 102101505 01 |

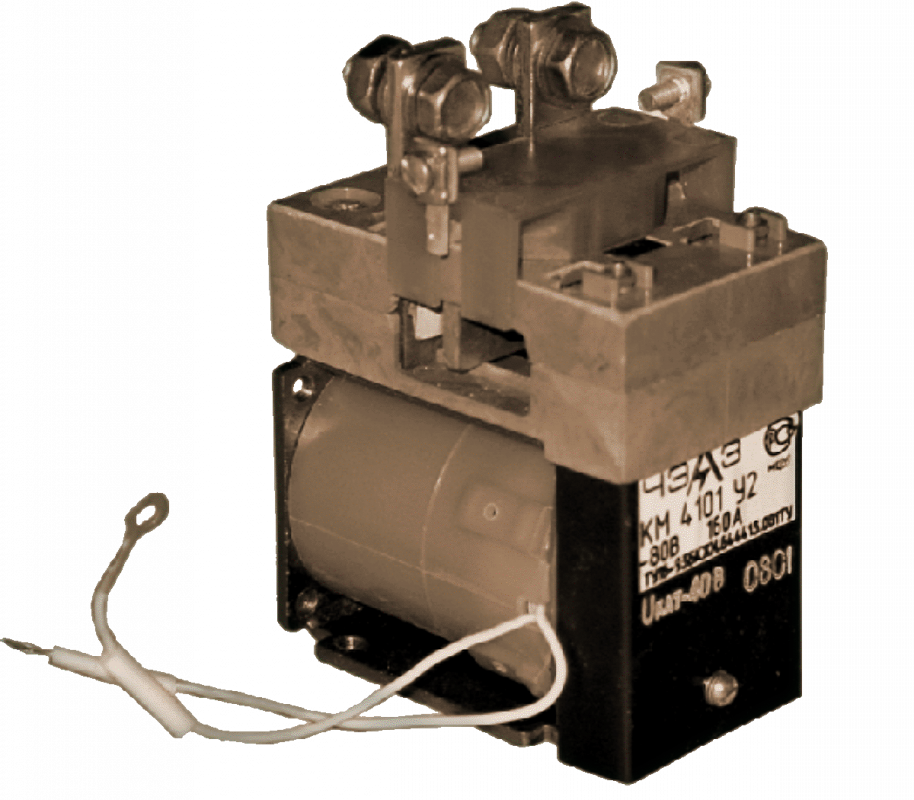

Контактор «КМ4101У2 160 А Uн-80 В» артикул 102101505-01 (ТУ16-93 БКЖИ.644.413.001 ТУ) электромагнитный постоянного тока серии КМ создан для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода. Контактор «КМ4101У2 160 А Uн-80 В» имеет универсальное (переднее и заднее) присоединение проводников. Присоединение внешних проводников силовой цепи к «КМ4101У2 160 А Uн-80 В» производится с помощью болтов. Рабочее положение контактора «КМ4101У2 160 А Uн-80 В» в пространстве – крепление на вертикальной плоскости контактами вверх при помощи болтов. Допускается крепление на вертикальной плоскости контактами вниз, а также крепление на горизонтальной плоскости контактами вверх или вниз. Отклонение «КМ4101У2 160 А Uн-80 В» от плоскости крепления допускается до 15° в любую сторону. Контакторы «КМ4101У2 160 А Uн-80 В» полярны, все исполнения имеют постоянные магниты. Контакторы серии КМ имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата и рассчитаны для работы на высоте не более 1200 метров над уровнем моря. Не допускается установка контакторов «КМ4101У2 160 А Uн-80 В» в среде взрывоопасной, насыщенной пылью, в том числе токопроводящей, и водяными парами, с химически активными газами. Надежность, долговечность и безопасность контакторов обеспечивается не только качеством самого устройства, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изложенных в «Руководстве по эксплуатации», являются обязательным. Производитель: АО ЧЭАЗ |
