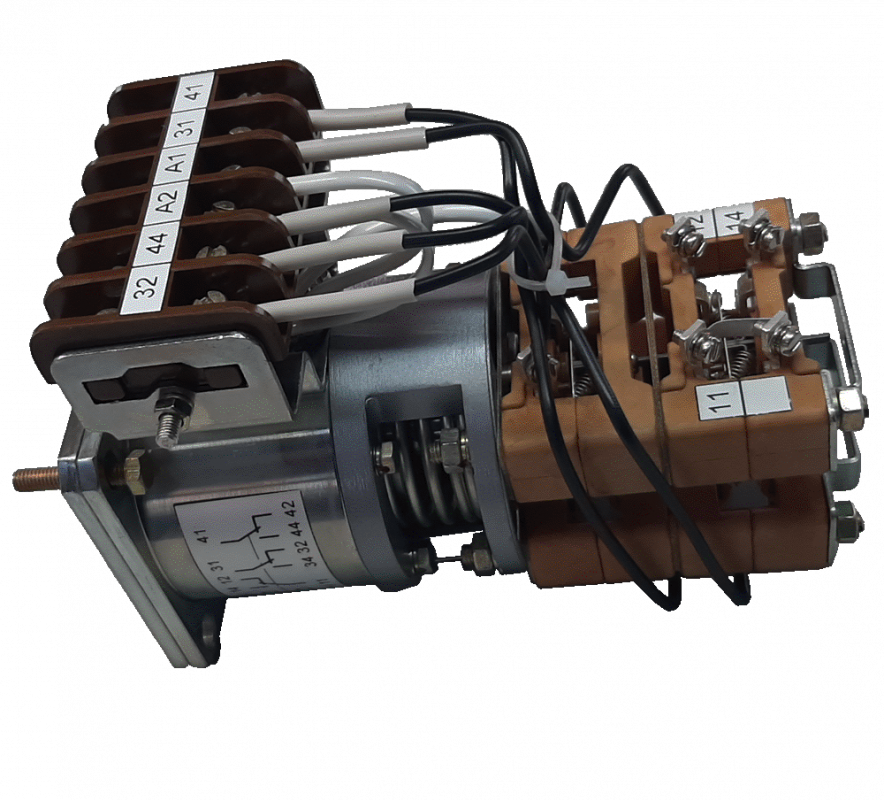

Электромагнит постоянного тока ВВ-400-15 У2 Uэ/м 110В вк 4П арт. 154000120 01 (изготовлен по ТУ - 16-529.129-83) предназначен для включения и отключения воздушных выключателей.
Электромагнит ВВ400-15 У2 пригоден для работы в стационарных установках, устанавливаются на вертикальной или горизонтальной плоскости в шкафу управления воздушным выключателем и должны обеспечивать управление его пневматической системой.
Магнитная система электромагнита ВВ400-15 110В - соленоидного типа. Катушка электромагнита состоит из двух последовательно соединенных между собой обмоток, вторая обмотка (изготовленная из высокоомного провода) зашунтирована размыкающим контактом блока вспомогательных контактов электромагнита, а замыкающий контакт этого же блока вспомогательных контактов на клеммную колодку не выведен, и использование его не допускается.
Контакты электромагнита изготавливаются из серебра.
Электромагнит ВВ-400-15 110В У2 обеспечивают нормальную работу при изменении напряжения от 0,65 Uн до 1,2 Uн. Выдерживают 5000 включений без механических повреждений.
Минимальное напряжение на контактах электромагнита - не менее 24В.
Время срабатывания электромагнита от момента подачи номинального напряжения на катушку до момента полного притяжения якоря к сердечнику не более 0,02 секунд.
Электромагнит ВВ400-15 соответствует ГОСТ Iес 60947-1-2014, ГОСТ Iес 60947-5-1-2014, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-75, подтверждающим требования по безопасности ТР ТС 004/2011 и комплекту документации ИАЕЖ.677152.001РЭ (руководство по эксплуатации).
В комплект поставки электромагнита входит: электромагнит ВВ 400-15; паспорт; «Руководство по эксплуатации» – 1 экземпляр на партию, поставляемую в один адрес.
