Блок защиты генератора БЭ1101 3002В артикул 011013033-11 предназначен для защиты генераторов от перегрузок током обратной последовательности на энергоблоках мощностью 63-800 MW ТЭС и АЭС с генераторами единой серии и 1000 MW АЭС. Блок защиты 011013033 11 имеет интегральный орган, имитирующий процесс нагрева и охлаждения генератора, срабатывающий с зависимой от тока выдержкой времени.
В защите предусмотрено согласование вторичного номинального тока генератора с номинальным током защиты в диапазоне их отношений от 0.7 до 1.0.

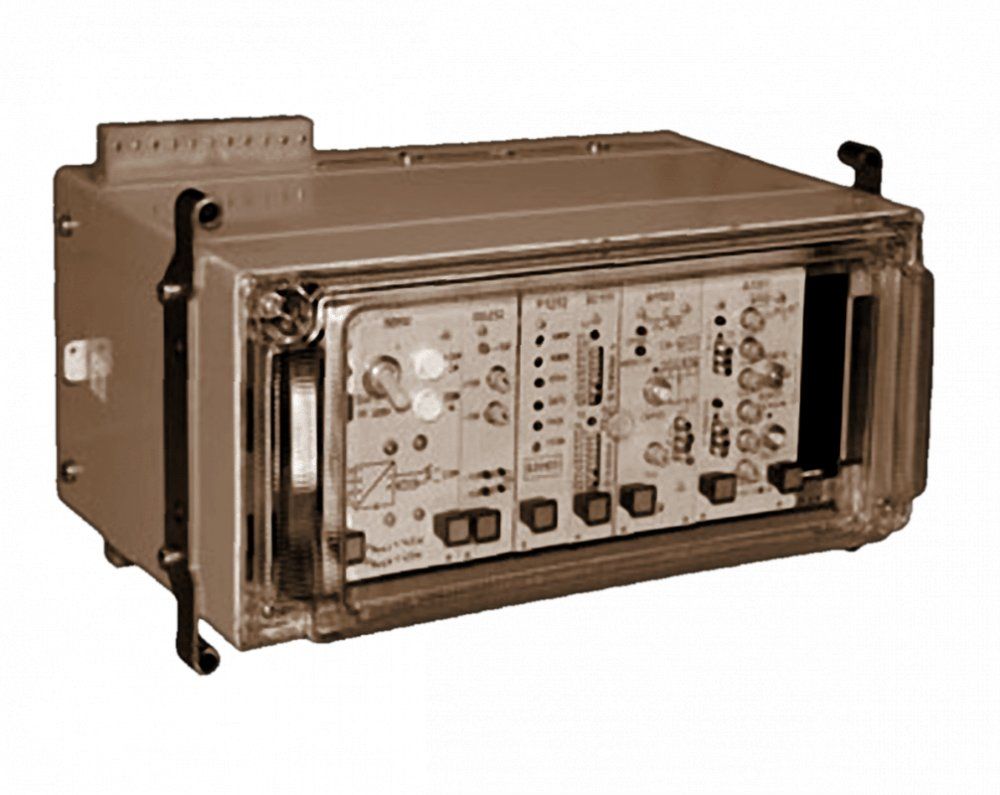

Блок защиты генератора выполнен с применением современной элементной базы (интегральных микросхем, транзисторов) и печатного монтажа и представляет собой однорядную кассету блочного унифицированного конструктива БУК-б, которая помещена в защищенную оболочку с прозрачной передней стенкой. В кассету вставляются блочки, электрическое соединение между которыми осуществляется с помощью разъемов, как в цепях напряжения, так и в цепях тока. Соединение между разъемами осуществляется проводным монтажом для цепей тока – под винт, а для остальных цепей – методом накрутки.
На объекте блок артикул 011013033-11 устанавливается на вертикальной плоскости.
