Устройство блокировки при неисправностях цепей напряжения типа КРБ-12 артикул 091120013-01 изготавливается по ТУ 16-523.479-79 и предназначено для блокирования релейной защиты при неисправностях (обрывах) во вторичных цепях напряжения переменного тока в сетях с заземленной и изолированной нейтралью. Особенностью КРБ-12 артикул 091120013-01 является то, что это исполнение рассчитано на номинальное напряжение постоянного тока 220В Dс.

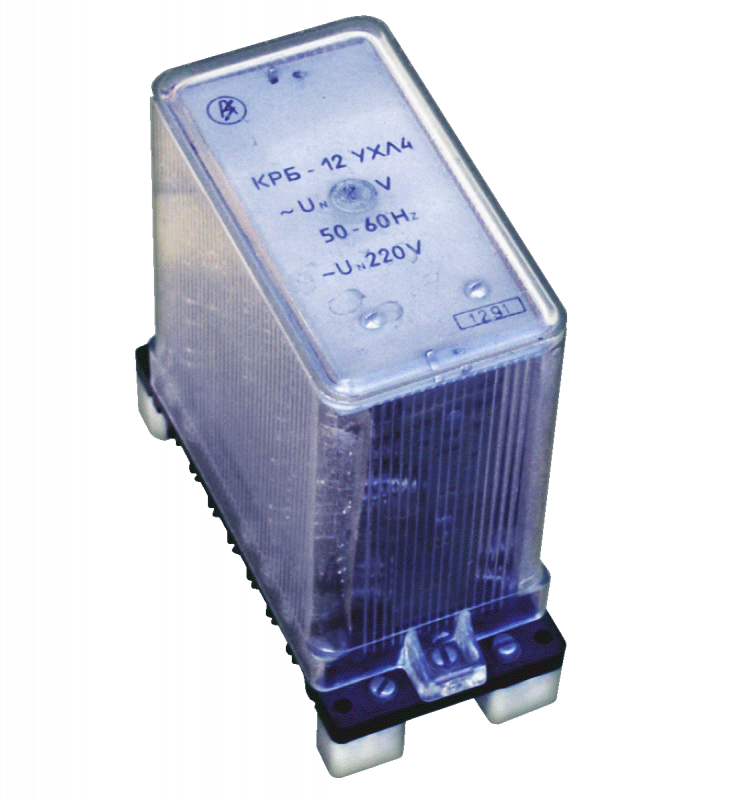

Все элементы КРБ-12 артикул 091120013-01, кроме резисторов балластных сопротивлений в цепи питания постоянного тока, смонтированы в общем корпусе, состоящем из основания (цоколя) и съемного прозрачного кожуха. Резисторы балластных сопротивлений установлены на основании устройства КРБ-12 с наружной стороны. На цоколе имеется металлическая скоба, к которой крепятся плата с элементами и лицевая плата.
Устройство КРБ-12 предназначено только для заднего присоединения внешних проводников.
Устройство блокировки при неисправностях цепей напряжения типа КРБ-12 может эксплуатироваться при высоте над уровнем моря не более 2000 м. Диапазон рабочих температур окружающего воздуха для исполнения УХЛ - от -20 до +40 °С. Относительная влажность воздуха до 80% при температуре 25 °С.
Группа механического исполнения устройства блокировки - М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением до 0,5 g. Степень защиты оболочки устройства - IP40, зажимов устройства - IP00 по ГОСТ 14255-96.
Рабочее положение устройства КРБ-12 в пространстве - вертикальное с допустимым отклонением до 5° в любую сторону.
Структура условного обозначения: КРБ-12 Х -4
КРБ – комплект реле блокировки
12 – порядковый номер разработки
Х4 – климатическое исполнение (УХЛ, О) и категория размещения по ГОСТ 15150-69.
