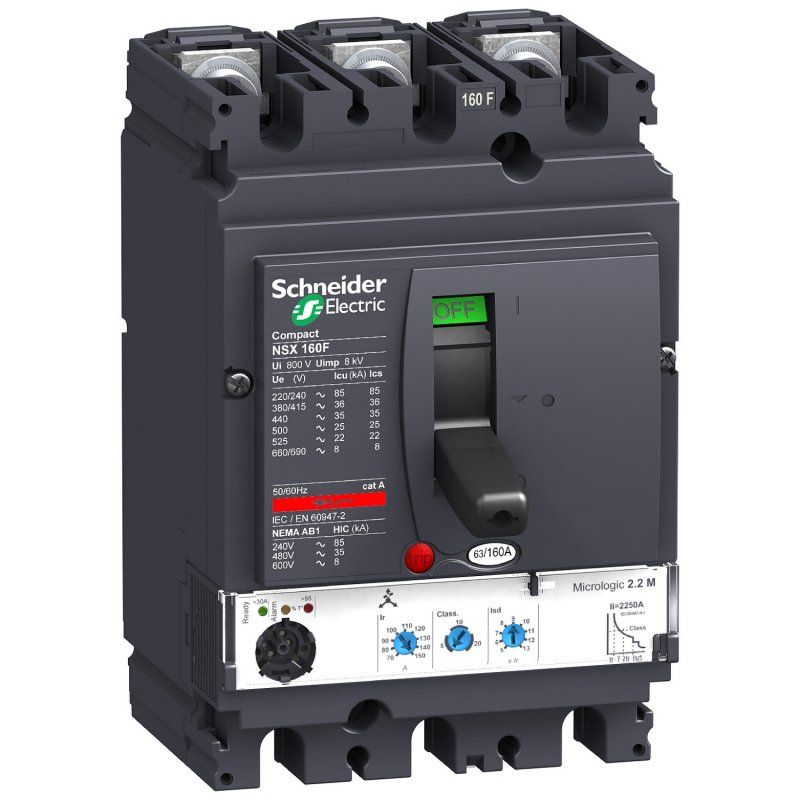

Автоматический выключатель ComPact NSX160F, исполнение – 3P3d; номинальный ток 150 А; Icu = 36 kA 380/415 В; Ics = 100% Icu; с электронным расцепителем Micrologic Micrologic 2.2-M (защита электродвигателей LSOI); ШхВхГ – 105x161x86 мм; исполнение – стационарный; монтаж - на плате. Аппараты ComPact NSX обеспечивают защиту распределительных сетей до 690В от перегрузок и коротких замыканий.

Степень защиты (IP)	IP30
Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А	2 250
Тип подключения силовой электрич. цепи	Винтовое соединение
Диапазон установки расцепителя перегрузки, А	150
Номин. продолжительный ток Iu, А	150
Количество переключающих (перекидных) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество нормально замкнутых (НЗ) контактов	0
Чувствительность к обрыву фазы	Да
Номин. отключающая способность Icu при 400 В, AC, кА	36
Тип расцепителя	Электронный
Номин. раб. напряжение, В	220
С встроенным расцепителем пониженного напряжения	Нет
С интегрированным вспомогат. переключателем	Нет
С термозащитой	Да
Общ. количество полюсов	3

This Compact NSX160F is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for motor protection applications. The breaking capacity (Icu) is 36kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds an electronic Micrologic 2.2 M trip unit, with 150A rating. Micrologic 2.2 M trip unit provides adjustable long time and short time protections, and fixed instantaneous protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX160F is part of Schneider Electric EcoStruxure Power architecture.
