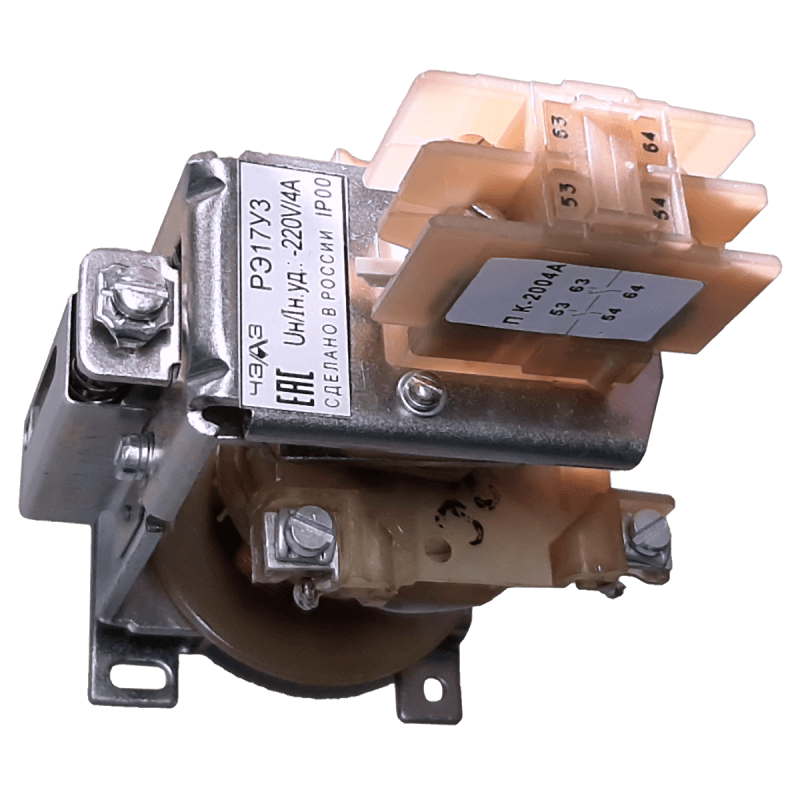

Реле РЭ17 У3 артикул 150171102 01 является комплектующим изделием и предназначено для применения в схемах НКУ электроприводов постоянного тока в качестве реле контроля напряжения и тока.Реле РЭ 17 изготавливаются с секционированной катушкой. Первая секция катушки реле - обмотка напряжения (включающая), исполняется на номинальное напряжение 110, 220 В. Вторая секция катушки реле - обмотка напряжения или тока (удерживающая), исполняется на номинальное напряжение - 48; 110 В либо на номинальный ток - 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63 А.Механическая износостойкость млн. циклов ВО, не менее 10.Конструктивное исполнение по способу присоединения внешних проводников — переднее.Климатическое исполнение реле У3 по ГОСТ 15150-69.Температура окружающего воздуха от -40 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60) °С.Масса, не более 1,10 кг.Габаритные размеры РЭ 17: 69х115х135 мм. ТипРЕЛЕ РЭ17Тип релеНапряжения одностабильное с секционирован.катушкойНазначение релеОбщепромышленноеИсполнение изделий-Климатическое исполнение и категория размещенияУ3Класс износостойкости-Род токаПостоянныйСтепень защиты-Номинальный ток контактов, А0,15Ток удерж. катушки А6Номинальное напряжение рабочее, В220Номинальное напряжение цепи управ., В-Напряжение вкл. катушки В110Напряжение удерж. катушки В-Сочетание контактов2«З»+2«Р»ПрисоединениеП.П.Тип присоединенияПереднееРазмеры, мм (ШхВхГ)69Х115Х135Вес, г1050Артикул150171102 01
