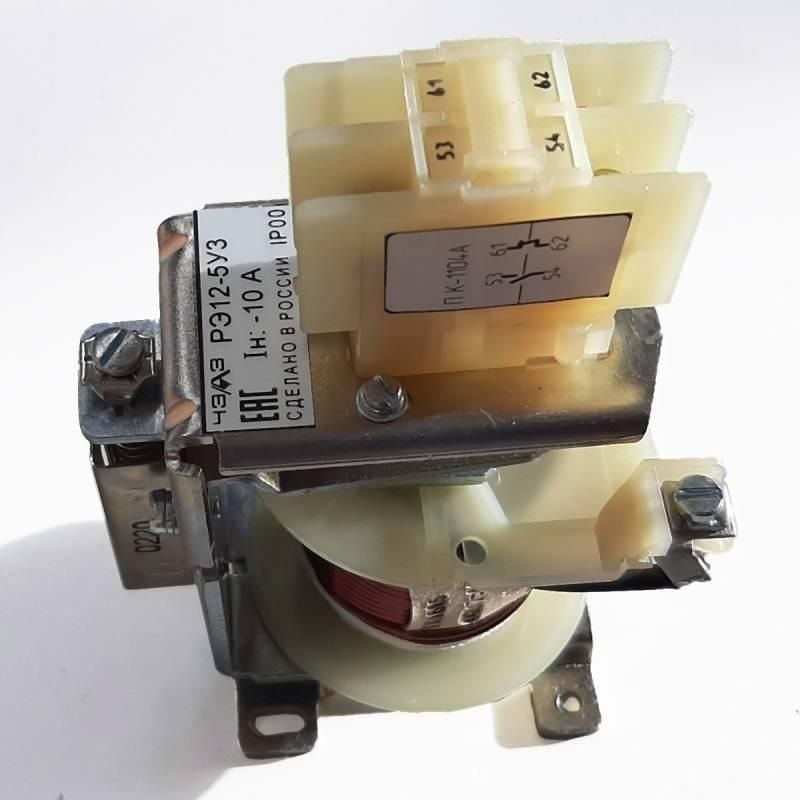

Реле РЭ12-5 являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов.Реле РЭ12-5 арт. 151256600 01 климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1.Структура условного обозначения типоисполнения реле тока РЭ12-5 У3 Iн 250 А:[РЭ 1]2-ХХ3 Условное обозначение серииРЭ 1[2]-ХХ3 Условное обозначение вида реле:2 - реле тока без нормированного коэффициента возвратаРЭ 12-[Х]Х3 Условная характеристика реле:1 - максимальное реле тока, одностабильное, постоянного тока2 - максимальное реле тока, одностабильное, переменного тока3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока5 - минимальное реле тока, одностабильное, постоянного тока.РЭ 12-Х[Х]3 Вид климатического исполнения по ГОСТ 15150-69:У - для умеренного климатаТ - для тропического климатаРЭ 12-ХХ[3] Категория размещения по ГОСТ 15150-69 ТипРЕЛЕ РЭ12-5Тип релеМаксимальное одностабильное токаНазначение релеДля схем НКУ электроприводовИсполнение изделийСамовозвратКлиматическое исполнение и категория размещенияУ3Род токаПостоянныйСтепень защитыIP00Номинальный ток контактов, А16Номиральный ток цепи упр. А250Диапазон уставки тока срабатывания, %30÷80Номинальное напряжение рабочее, В24÷440Сочетание контактов1«З»+1«Р»ПрисоединениеП.П.Тип присоединенияПереднееРазмеры, мм (ШхВхГ)65Х95Х135Вес, г1100Артикул151256600 01
