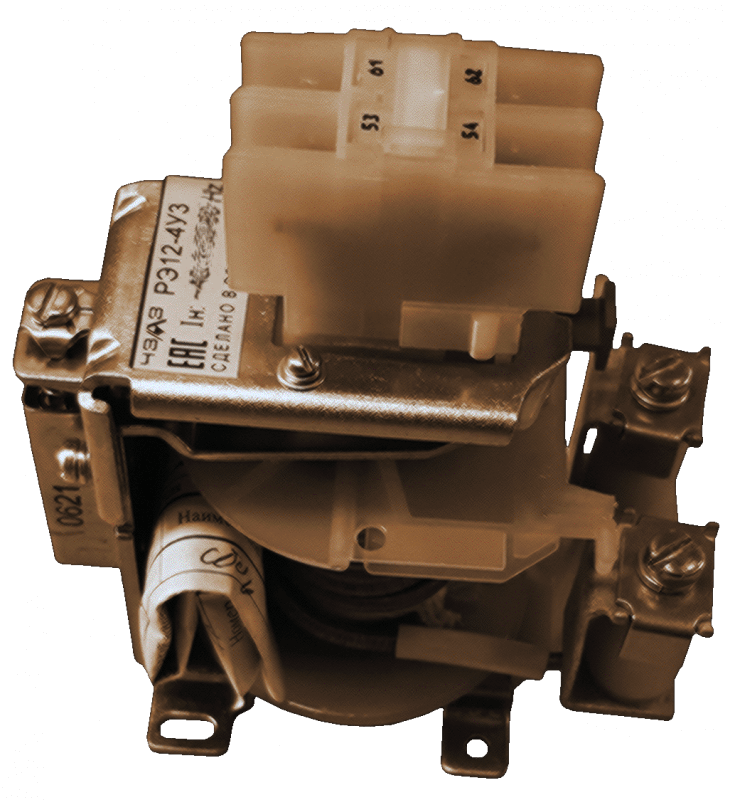

Реле тока РЭ12-4 У3 Iн.~100А 1З+1Р Iсраб.220-700% Iн присоед.заднее арт. 121246030-01 являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов. Реле РЭ 12-4 ( артикул 121246030-01) поставляются отрегулированными на ток срабатывания, равный 2,2 или 4,4 номинального, а на шкале, соответственно, наносятся точки срабатывания 1,1; 2,2; 3,5 номинального тока.. Особенностью данного максимального двустабильного реле тока с ручным возвратом является номинальный ток катушки 100А, диапазон уставки тока срабатывания 220÷700% и заднее присоединение контактов.Производитель: АО «ЧЭАЗ»Реле РЭ12-4 арт. 121246030 01 климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1.Структура условного обозначения типоисполнения реле тока РЭ12-4 У3 Iн ~100 А:[РЭ 1]2-ХХ3 Условное обозначение серииРЭ 1[2]-ХХ3 Условное обозначение вида реле:2 - реле тока без нормированного коэффициента возвратаРЭ 12-[Х]Х3 Условная характеристика реле:1 - максимальное реле тока, одностабильное, постоянного тока2 - максимальное реле тока, одностабильное, переменного тока3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока5 - минимальное реле тока, одностабильное, постоянного тока.РЭ 12-Х[Х]3 Вид климатического исполнения по ГОСТ 15150-69:У - для умеренного климатаТ - для тропического климатаРЭ 12-ХХ[3] Категория размещения по ГОСТ 15150-69 ТипРЕЛЕ РЭ12-4Тип релеМаксимальное двустабильное токаНазначение релеДля схем НКУ электроприводовИсполнение изделийРучной возвратКлиматическое исполнение и категория размещенияУ3Род токаПеременныйСтепень защитыIP00Номинальный ток контактов, А16Номиральный ток цепи упр. А100Диапазон уставки тока срабатывания, %220÷700Номинальное напряжение рабочее, В24÷660Сочетание контактов1«З»+1«Р»ПрисоединениеЗ.П.Тип присоединенияЗаднееРазмеры, мм (ШхВхГ)65Х95Х135Вес, г550Артикул121246030 01
