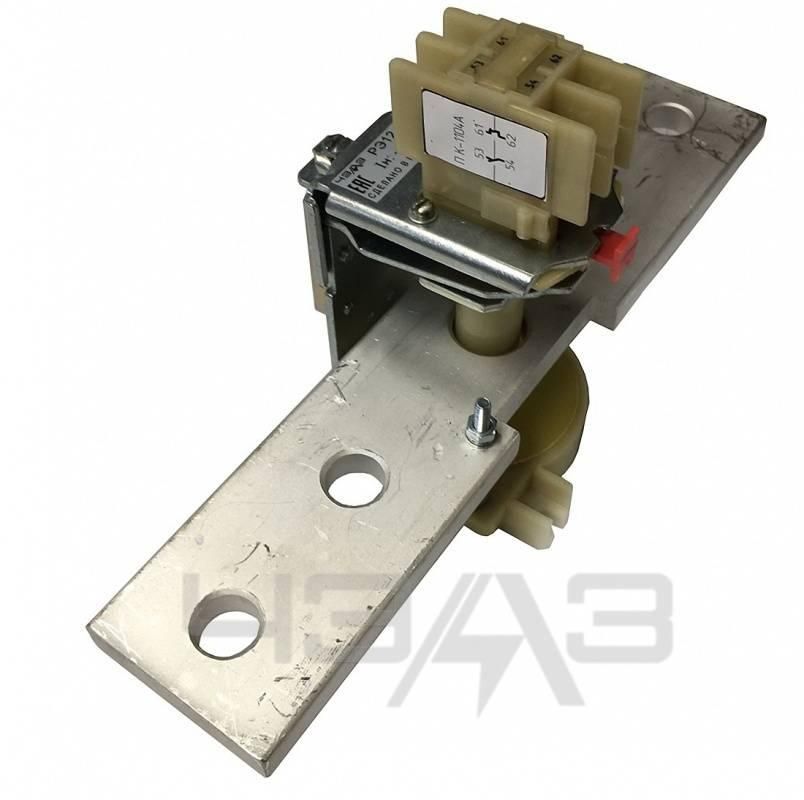

Реле РЭ12-3 являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов. Реле РЭ 12-3 поставляются отрегулированными на ток срабатывания, равный двойному номинальному. На шкале наносятся точки срабатывания 0,7; 2; 3 номинального тока.Реле РЭ12-3 арт. 151237120 01 климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1.Структура условного обозначения типоисполнения реле тока РЭ12-3 У3 Iн 630 А:[РЭ 1]2-ХХ3 Условное обозначение серииРЭ 1[2]-ХХ3 Условное обозначение вида реле:2 - реле тока без нормированного коэффициента возвратаРЭ 12-[Х]Х3 Условная характеристика реле:1 - максимальное реле тока, одностабильное, постоянного тока2 - максимальное реле тока, одностабильное, переменного тока3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока5 - минимальное реле тока, одностабильное, постоянного тока.РЭ 12-Х[Х]3 Вид климатического исполнения по ГОСТ 15150-69:У - для умеренного климатаТ - для тропического климатаРЭ 12-ХХ[3] Категория размещения по ГОСТ 15150-69 ТипРЕЛЕ РЭ12-3Тип релеМаксимальное двустабильное токаНазначение релеДля схем НКУ электроприводовИсполнение изделийРучной возвратКлиматическое исполнение и категория размещенияУ3Род токаПостоянныйСтепень защитыIP00Номинальный ток контактов, А16Номиральный ток цепи упр. А630Диапазон уставки тока срабатывания, %70÷300Номинальное напряжение рабочее, В24÷440Сочетание контактов2«З»ПрисоединениеЗ.П.Тип присоединенияЗаднееРазмеры, мм (ШхВхГ)65Х95Х135Вес, г550Артикул151237120 01
