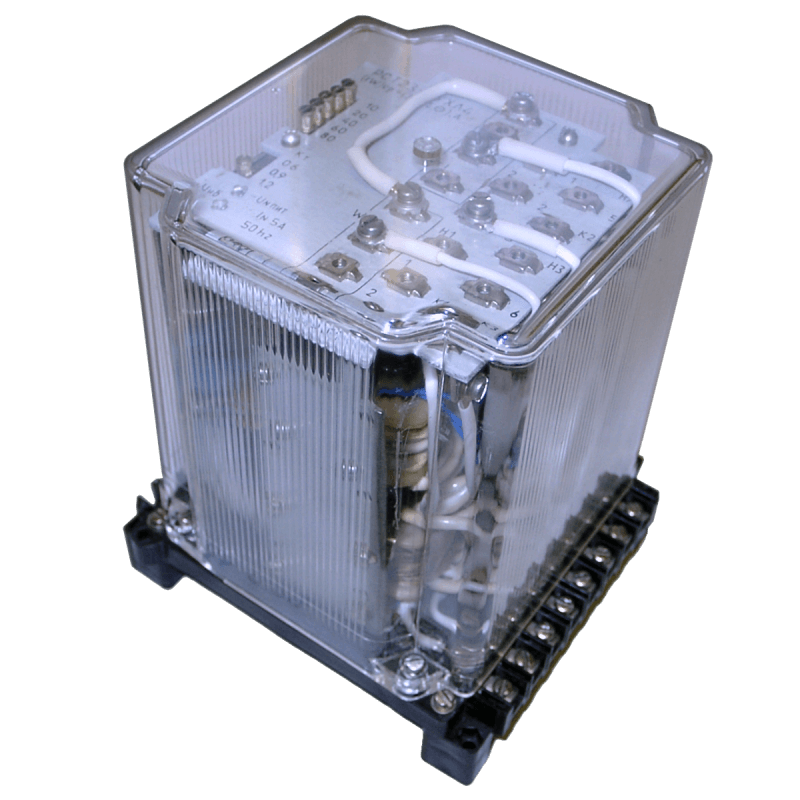

Реле тока дифференциальное РСТ 23-3 артикул 203230011-01 дифференциальные серии предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок. РСТ 23-3 арт. 203230011 01 имеет: - последовательно включенные реальное дифференцирующее звено, выполненное на трансреакторе с отводами от первичных обмоток для регулирования тока срабатывания и выравнивания токов плеч дифференциальной защиты; - выпрямительный мост; - активный фильтр низших частот, пропускающий без изменений постоянную составляющую, усиливающий в (2-2,5) раза первую гармонику и ослабляющий в 3 раза вторую и высшие гармоники входного сигнала; - компаратор; - элемент задержки на срабатывание; - выходное реле; - источник стабилизированного напряжения питания электронных компонентов схемы. Степень защиты оболочки IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов и транзистора - IP00 по ГОСТ 14254-2015. Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4. Группа механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g. Реле тока дифференциальное РСТ 23-3 арт.203230011 и приставка размещены в унифицированном корпусе «СУРА» II габарита несъемного исполнения.ТипРЕЛЕ РСТ23-3Тип релеТока дифференциальное с торможением статическоеКлиматическое исполнение и категория размещенияУХЛ4ПрисоединениеП.П.Размеры, мм (ШхВхГ)132Х152Х181Вес, г2500Артикул203230011 01 Реле тока дифференциальное РСТ 23-3 артикул 203230011-01 дифференциальные серии предназначены для использования в схемах дифференциальной защиты одной фазы силовых трансформаторов , автотрансформаторов, высоковольтных электродвигателей, генераторов, синхронных компенсаторов, шин и ошиновок. РСТ 23-3 арт. 203230011 01 имеет: - последовательно включенные реальное дифференцирующее звено, выполненное на трансреакторе с отводами от первичных обмоток для регулирования тока срабатывания и выравнивания токов плеч дифференциальной защиты; - выпрямительный мост; - активный фильтр низших частот, пропускающий без изменений постоянную составляющую, усиливающий в (2-2,5) раза первую гармонику и ослабляющий в 3 раза вторую и высшие гармоники входного сигнала; - компаратор; - элемент задержки на срабатывание; - выходное реле; - источник стабилизированного напряжения питания электронных компонентов схемы. Степень защиты оболочки IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов и транзистора - IP00 по ГОСТ 14254-2015. Климатическое исполнение УХЛ, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4. Группа механического исполнения М7+ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 5 до 15 Hz с ускорением 3 g и в диапазоне от 16 до 100 Hz с ускорением 1 g. Реле тока дифференциальное РСТ 23-3 арт.203230011 и приставка размещены в унифицированном корпусе «СУРА» II габарита несъемного исполнения.
