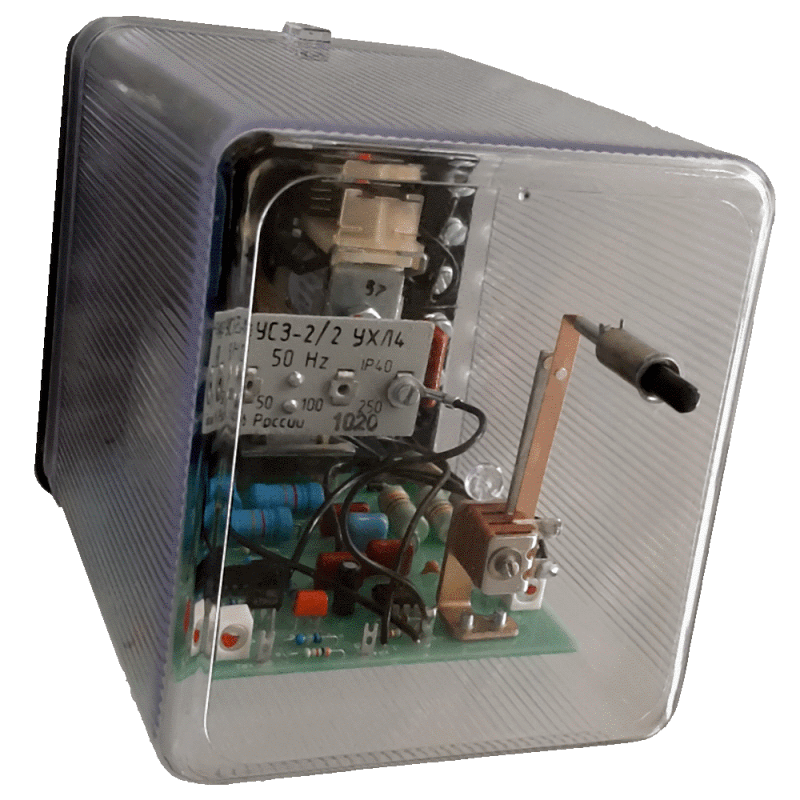

Реле сигнализации однофазных замыканий на землю типа УСЗ 2/2 (ТУ 16-529.015-75) предназначено для сигнализации при однофазных замыканиях на землю в сетях 6-10 kV с компенсированной нейтралью при использовании трансформаторов тока нулевой последовательности (ТТНП) типов ТЗЛ, ТЗ, ТФ и других. Принцип действия реле основан на том, что при однофазных замыканиях содержание высших гармоник в токе нулевой последовательности поврежденного присоединения всегда существенно выше, чем в токах нулевой последовательности неповрежденного присоединения, независимо от режима компенсации сети, в том числе и при отсутствии компенсации. В связи с тем, что величина отдельных гармонических составляющих зависит от режима и конфигурации сети, а также от места расположения повреждения, для надежной и селективной работы реле УСЗ-2/2 используется спектр высших гармоник практически от 50 до 2000 Гц, содержащихся в токах нулевой последовательности поврежденного присоединения.Надежность, долговечность и безопасность реле обеспечиваются не только качеством самого реле, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех соответствующих требований является обязательным.Реле УСЗ-2/2 выполнено с использованием современной микроэлектронной базы. Элементы схемы УСЗ 2/2 установлены на печатной плате. Реле УСЗ размещено внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.В связи с тем, что изделие УСЗ 2/2 содержит элементы микроэлектроники, персонал, работающий с реле, должен пройти специальный инструктаж и аттестацию на право выполнения работ с учетом необходимых мер защиты от воздействия статического электричества.Питание реле УСЗ-2/2 должно производиться от аккумуляторной батареи или блока питания типа БПН-11.Климатическое исполнение реле УСЗ-2/2 - УХЛ, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С.Группа механического исполнения реле сигнализации замыканий - М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки реле - в диапазоне частот от 5 до 100 Hz с максимальным ускорением 0,25 g.Степень защиты оболочки реле УСЗ - IP40, а контактных зажимов для присоединения внешних проводников – IP00 по ГОСТ 14255-69.Тип присоединения данного УСЗ-2/2 артикул 080220017 01 - универсальный комплект. ТипРЕЛЕ УСЗТип релеСигнализации при замыканиях на землюКлиматическое исполнение и категория размещенияУХЛ4ПрисоединениеУН.КОМПЛ.Размеры, мм (ШхВхГ)116Х147Х180Вес, г1100Артикул080220017 01
