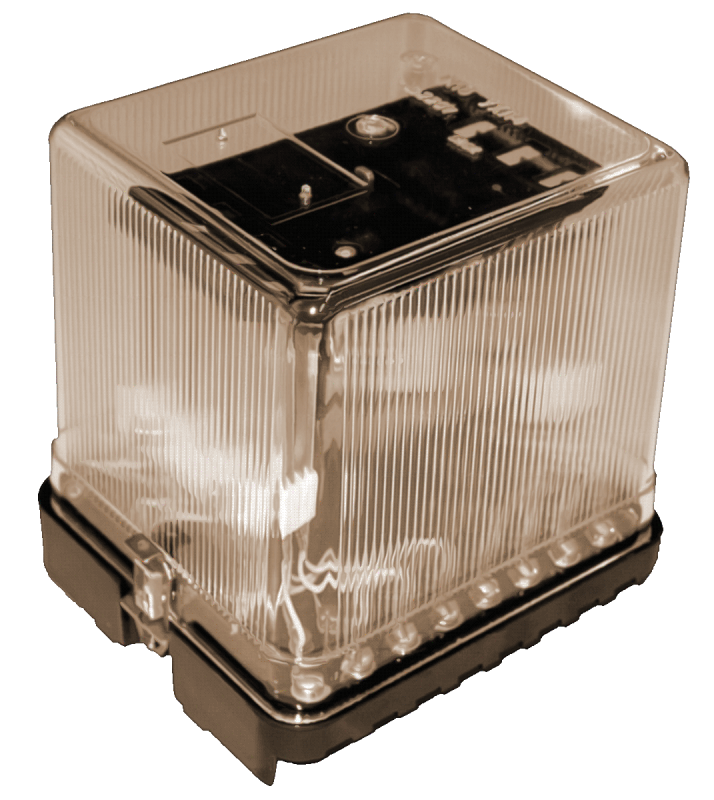

Промежуточное токовое реле РП321 артикул 273210027-01 производится АО ЧЭАЗ по ТУ 16-523.459-79 и предназначено для применения как вспомогательное реле в цепях переменного оперативного тока частотой 50 Hz в схемах релейной защиты в тех случаях, когда коммутационная способность (как усилитель сигналов) или количество контактов (как множитель контактов) основных реле недостаточны. Реле РП 321 коммутирует управляющие сигналы и управляет мощными устройствами, разделяет управляющие цепи от силовых.Ток срабатывания при последовательном способе соединения секций первичной обмотки насыщающегося трансформатора 2.5А, при параллельном 5,0А. Время срабатывания не более 0,04 секунды. Длительный ток через замкнутые контакты 5А.Коммутационная износостойкость не менее 2500 циклов ВО, механическая износостойкость не менее 12500 циклов ВО.Реле РП321 смонтировано в корпусе, состоящем из цоколя и кожуха. Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой), к реле прилагается универсальный комплект соединений. Это реле имеет общепромышленное исполнение.Климатическое исполнение реле РП 321 артикул 273210027-01 - «УХЛ», а категория размещения «4» по ГОСТ 15150-69. Для этого исполнения (УХЛ4) диапазон рабочих температур окружающего воздуха - от минус 40 до плюс 55 °С.Группа механического исполнения РП321 - М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100Hz с максимальным ускорением 0,5g. Реле РП321 сейсмостойко при воздействии землетрясений интенсивностью 7 баллов по MSK-64 при уровне установки над нулевой отметкой 10 м.Степень защиты оболочки реле РП 321 артикул 273210027-01 - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. ТипРЕЛЕ РП321Тип релеПромежуточное токовое вспомогательноеКлиматическое исполнение и категория размещенияУХЛ4ПрисоединениеУН.КОМПЛ.Размеры, мм (ШхВхГ)98Х157Х181Вес, г1600Артикул273210027 01
