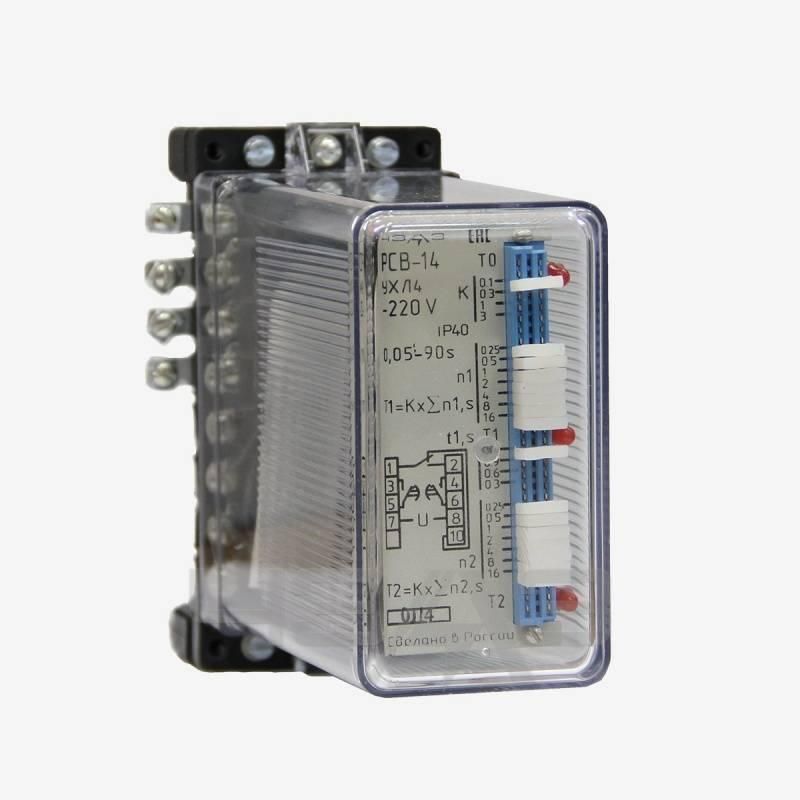

Реле времени статическое с временно-замыкающим контактом РСВ 14 (ТУ16-523.557-78) артикул 260144013 01 предназначено для применения в схемах устройств релейной защиты и системной автоматики электроэнергетических объектов. Для применения в сети с напряжением 380 V предназначено реле РСВ14 на 380 V, при этом последовательно с реле должен быть включен внешний балластный резистор, поставка которого осуществляется комплектно.Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.Группа механического исполнения РСВ 14 - М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 1 g. Степень защиты оболочки реле РСВ-14 - IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.Реле времени РСВ 14 выполнено с использованием современной микроэлектронной базы. В выходных цепях установлены малогабаритные реле фирмы SсHRAсK. Элементы схемы размещены на печатной плате. Реле РСВ-14 выполнено в унифицированном корпусе «СУРА» I габарита несъемного исполнения. ТипРЕЛЕ РСВ14Тип релеСтатическое с временно-замык.контактом пост.токаУправляющее воздействиеПодача напряжения питанияКлиматическое исполнение и категория размещенияУХЛ4Род токаПостоянныйНоминальное напряжение рабочее, В24Выдержка времени0,05-90ССочетание контактов1"С"+1"З"+1"П"ПрисоединениеЗ.П.ВИНТ.Размеры, мм (ШхВхГ)66Х138Х181Вес, г800Артикул260144013 01
