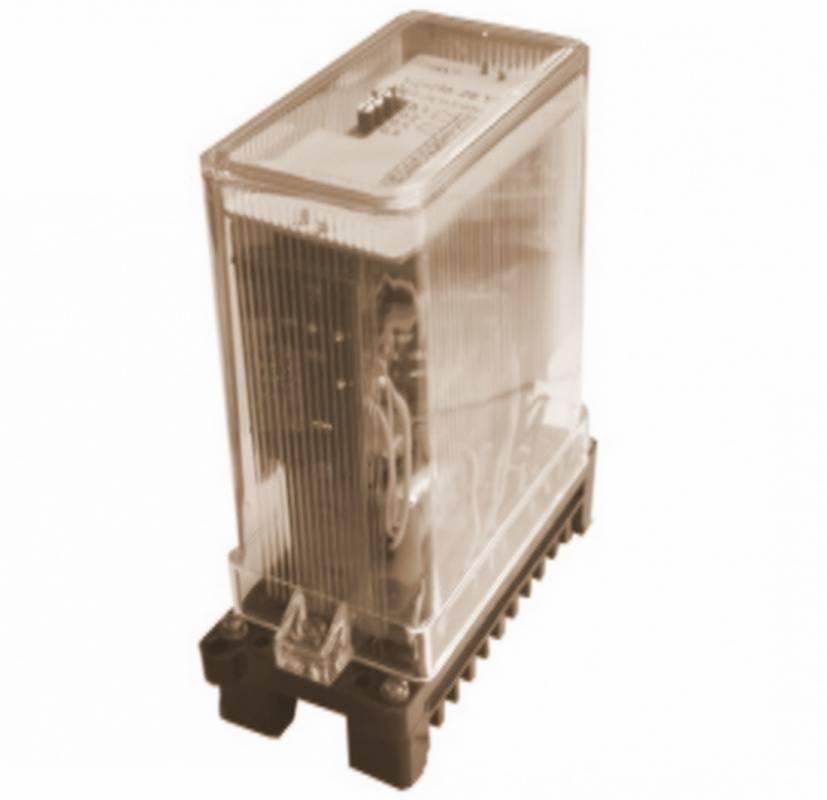

Реле контроля трехфазного напряжения РСН 13-4 артикул 221343021 01 предназначены для контроля допустимого уровня напряжения, порядка чередования фаз в системах трехфазного напряжения и защиты от недопустимой не симметрии напряжения, а также работы на двух фазах. Все элементы реле смонтированы в корпусе, состоящем из основания и прозрачного съемного кожуха. На лицевой табличке реле имеется, кроме типа и исполнения по напряжению, переключатель выдержки времени срабатывания с обозначением уставок регулирования, световая индикация: включенного состояния при подаче на реле контролируемого напряжения и срабатывания выходного органа. Имеется возможность установки реле на DIN-рейку типа ТS 35x15 (шириной 35 mm). По способу монтажа реле РСН 13-4 выпускаются переднего либо заднего присоединения внешних проводников. При необходимости изменения способа крепления внешних проводников, винты крепления проводников установить с нужной стороны - спереди или сзади. Винты крепления проводников имеют резьбу М4. Диапазон рабочих температур окружающего воздуха РСН 13-4 - от минус 40 до плюс 55 °С. Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением Зg и в диапазоне от 16 до 100 Hz с максимальным ускорением 1g. Многократные ударные нагрузки длительностью от 2 до 20 ms с максимальным ускорением Зg. Реле РСН13-4 является сейсмостойким при воздействии землетрясения интенсивностью 9 баллов MSK-64 при уровне установки над нулевой отметкой до 10 м. Степень защиты оболочки РСН13-4 - IP40, а контактных зажимов выводов для присоединения внешних проводников - IPоо по ГОСТ 14255-69.ТипРЕЛЕ РСН13-4Тип релеКонтроля трехфазного напряжения статическиеКлиматическое исполнение и категория размещенияУХЛ3Род токаПеременныйНоминальное напряжение рабочее, В380ПрисоединениеП.П.Размеры, мм (ШхВхГ)71Х89Х96Вес, г300Артикул221343021 01 Реле контроля трехфазного напряжения РСН 13-4 артикул 221343021 01 предназначены для контроля допустимого уровня напряжения, порядка чередования фаз в системах трехфазного напряжения и защиты от недопустимой не симметрии напряжения, а также работы на двух фазах. Все элементы реле смонтированы в корпусе, состоящем из основания и прозрачного съемного кожуха. На лицевой табличке реле имеется, кроме типа и исполнения по напряжению, переключатель выдержки времени срабатывания с обозначением уставок регулирования, световая индикация: включенного состояния при подаче на реле контролируемого напряжения и срабатывания выходного органа. Имеется возможность установки реле на DIN-рейку типа ТS 35x15 (шириной 35 mm). По способу монтажа реле РСН 13-4 выпускаются переднего либо заднего присоединения внешних проводников. При необходимости изменения способа крепления внешних проводников, винты крепления проводников установить с нужной стороны - спереди или сзади. Винты крепления проводников имеют резьбу М4. Диапазон рабочих температур окружающего воздуха РСН 13-4 - от минус 40 до плюс 55 °С. Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением Зg и в диапазоне от 16 до 100 Hz с максимальным ускорением 1g. Многократные ударные нагрузки длительностью от 2 до 20 ms с максимальным ускорением Зg. Реле РСН13-4 является сейсмостойким при воздействии землетрясения интенсивностью 9 баллов MSK-64 при уровне установки над нулевой отметкой до 10 м. Степень защиты оболочки РСН13-4 - IP40, а контактных зажимов выводов для присоединения внешних проводников - IPоо по ГОСТ 14255-69.
