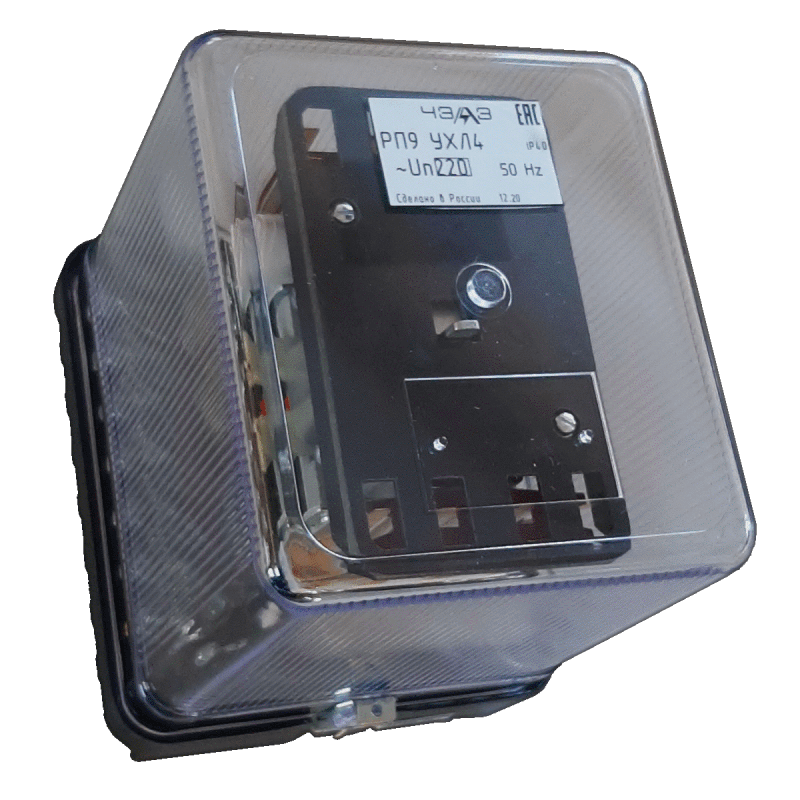

Реле промежуточное РП9 арт. 270090047 01 двухпозиционное производится по ТУ16-523.072-75 и предназначено для применения в цепях переменного тока в качестве вспомогательных реле. Реле РП9 артикул 270090047-01 выполнено на поляризованном принципе.В реле типов РП 9, РП 12 срабатывание якоря в ту или другую сторону происходит при питании катушки за один определенный для каждого направления полупериод напряжения.Механизм реле смонтирован в прямоугольном корпусе, состоящем их цоколя и кожуха.Время срабатывания реле РП9 110В от момента подачи напряжения на катушку реле до момента замыкания замыкающего контакта - не более 0,06 секунд. Замкнутые контакты допускают протекание по ним тока до 5 А.Коммутационная способность контактов реле РП9 110В при токе не более 2А или напряжении от 24 до 250 V мощностью 50 Вт в цепях постоянного тока с индуктивной нагрузкой постоянная времени которой не более 0,005 сек., и 45 ВА в цепях переменного тока с коэффициентом мощности нагрузки не менее 0,5.Коммутационная износостойкость РП9 110В - 140 тыс. циклов ВО, а механическая износостойкость - 1 млн. циклов.Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4. ТипРЕЛЕ РП9Тип релеПромежуточное двухпозиционное переменного токаКлиматическое исполнение и категория размещенияУХЛ4Род токаПеременныйНоминальное напряжение рабочее, В110ПрисоединениеУН.КОМПЛ.Размеры, мм (ШхВхГ)125Х147Х144Вес, г2000Артикул270090047 01
