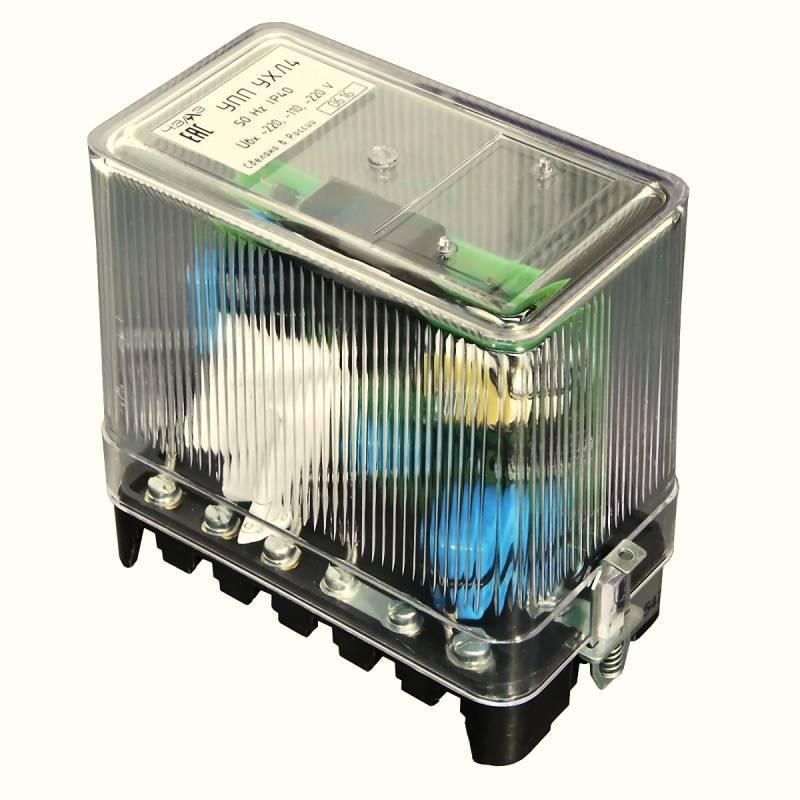

Реле прерывания питания типа УПП артикул 095010017 01 предназначено для получения мигающего света в цепях световой сигнализации. Управляющее воздействие: подача напряжения питания. Выполняемая функция: циклическое прерывание напряжения питания. Вид исполнительной части: бесконтактный выход. Способ регулирования уставки: ступенчатый.Группа механического исполнения реле УПП - М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g, в диапазоне от 16 до 100 Hz с максимальным ускорением 1g. Степень защиты оболочки реле прерывания питания УПП - IP40, а контактных зажимов реле для присоединения внешних проводников и вынесенных под цоколь резисторов – IP00 по ГОСТ 14254-2015. Контактные соединения выводов реле допускают присоединение к каждому из них одного или двух проводников каждый номинальным сечением 1,5 мм2, сформованных в кольцо, и соответствуют второму классу ГОСТ 10434-82.Сопротивление изоляции между токоведущими цепями реле УПП и металлической конструкцией, на которой устанавливается реле прерывания питания, составляет не менее 20 МОм. В состоянии поставки электрическая изоляция реле типа УПП выдерживает в течение одной минуты без повреждений между вышеуказанными цепями испытательное напряжение 2000 В частоты 50 Гц.Все элементы реле УПП смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Радиоэлементы реле прерывания питания размещены на печатной плате.Перед включением в работу убедитесь в отсутствии в реле дефектов, которые могут появиться при нарушении правил транспортирования и хранения. ТипРЕЛЕ УППТип релеПромежуточные прерывания питанияКлиматическое исполнение и категория размещенияУХЛ4ПрисоединениеУН.КОМПЛ.Размеры, мм (ШхВхГ)67Х138Х116Вес, г500Артикул095010017 01
