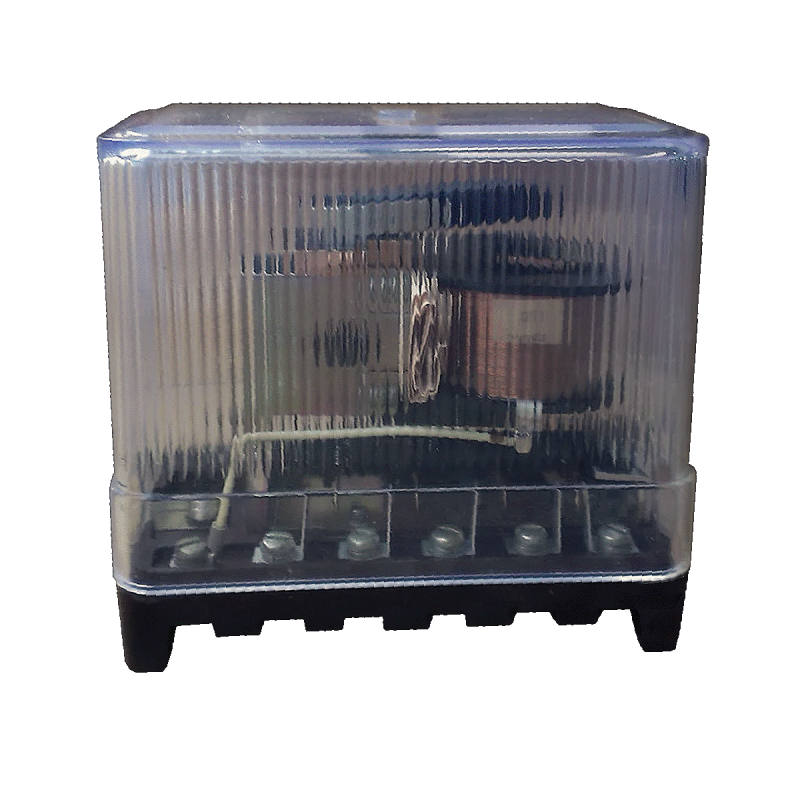

Реле промежуточное РП25 УХЛ4 220В артикул 270250347 01 применяется в качестве вспомогательного реле в цепях постоянного тока и нашло широкое применение в схемах релейной защиты, телемеханики и автоматики на постоянном оперативном токе.Время срабатывания реле РП25 УХЛ4 220В от момента подачи номинального напряжения на рабочую обмотку реле до момента замыкания замыкающих контактов - не более 0,06 сек. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4. При изменении температуры окружающего воздуха от –20 до +40° С характеристики промежуточного реле отличаются от таковых при температуре 15–25° С: напряжение четкого срабатывания на +15 и –20%; напряжение четкого возврата на +-35%; время срабатывания на +-20%. Обмотка промежуточного реле РП25 длительно выдерживает 1,1 Uн.Относительная влажность воздуха до 80% при температуре 25°С для исполнения УХЛ4. Высота над уровнем моря не более 2000 м. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.Степень защиты оболочки реле РП25 УХЛ4 220В - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,25 g. Все элементы схемы промежуточного реле РП25 арт. 270250347 01 смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.Конструкция РП25 выполнена на магнитной основе клапанного вида, включающая в себя: скобу, якорь и сердечник с полюсным наконечником, размещённый в катушке. Перемещение якоря ограничивается специальной скобой. Незадействованный конец якоря во время втягивания влияет на упорную втулку и подвигает траверсу с 4-мя подвижными контактами. Траверса набрана из нескольких пластмассовых колодок, которые стянуты между собой шпилькой. Траверса в верхней части (реле крепится вертикально) выступами перемещается по направляющей скобе, которая укреплена винтом на верхнем упоре. К этому упору в исходном положении прижата шпилька. Нижняя часть шпильки, не имеющая резьбы, проходит в отверстие в пластине, ограничивающей перемещение подвижной системы в горизонтальном направлении. Пластина крепится к скобе магнитопровода винтом. Неподвижные контакты укреплены непосредственно на втулках зажимов. Все элементы реле смонтированы на цоколе и закрыты защитным кожухом. Кожух реле фиксируется двумя пружинными застежками.Реле производятся с 4-мя замыкающими и одним размыкающим контактами. Перестановкой (поворотом на 180°) угольников неподвижных контактов можно получить различные комбинации размыкающих и замыкающих контактов. ТипРЕЛЕ РП25Тип релеПромежуточные вспомогательные переменного токаКлиматическое исполнение и категория размещенияУХЛ4Номинальный ток, А5Номинальное напряжение рабочее, В220Сочетание контактов1"З"+4"Р"ПрисоединениеУН.КОМПЛ.Размеры, мм (ШхВхГ)67Х128Х118Вес, г825Артикул270250347 01
