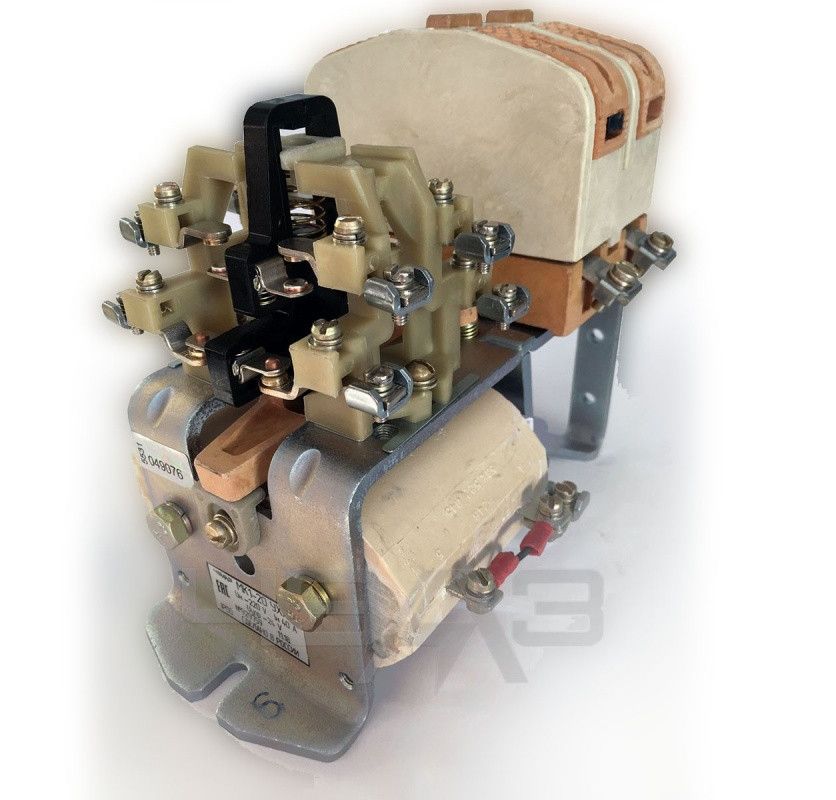

Электромагнитный контактор МК1-20М УХЛ3 артикул 108204400 09 постоянного тока предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК1-20М имеет специальное исполнение для метро и выполнен в климатическом исполнении и категории размещения УХЛ3.Два однотипных контактора МК1-20М УХЛ3 арт. 108204400 09 с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.Особенностью МК1-20М арт. 108204400 09 является наличие двух замыкающих главных контактов 2«З» и вспомогательных контактов 2«З»+2«Р», номинальное напряжение 1000В постоянного тока 20А при напряжение цепи управления постоянного тока 24(27)В.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК1-20М УХЛ3 должно быть не более 50 % от общего числа контактов вспомогательной цепи.Запчасти прилагаются.Производитель: АО «ЧЭАЗ» ТипКОНТАКТОР МК1-20МТип контактораЭлектромагнитный постоянного токаКоличество полюсов2Число полюсов2Исполнение изделийДля подвижного состава метроИсполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУХЛ3Коммутационная износостойкость, тыс.ед2500Номинальный ток главной цепи, А20Номинальный ток главных (замыкающих) контактов, А20Номинальный ток главных (размыкающих) контактов, А-Номинальное напряжение (AC), В-Номинальное напряжение (DC), В1000Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В24(27)Количество вспомогательных контактов4Число контактов (вспомогательных)2"З"+2"Р"Число контактов (главных)2"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)140Х197Х176Вес, г3950Артикул108204400 09
