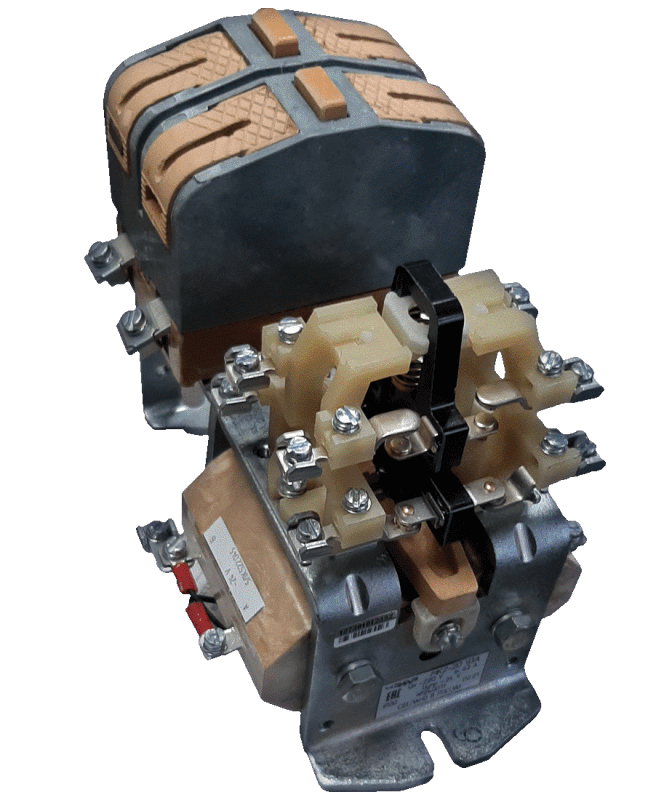

Контактор МК2-20А артикул 104200200 01 электромагнитный переменного и постоянного тока изготавливается согласно ТУ16-644.010-85 и предназначен для работы в силовых электрических цепях и цепях управления общепромышленных установок, для коммутирования электрических цепей тепловозов и электровозов, а также может применяться при работе в силовых цепях постоянного тока при напряжении 440 В как однополюсный аппарат, при этом главные контакты должны быть соединены последовательно. Также возможно применение контактора при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50 % от общего числа контактов вспомогательной цепи.Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.Контактор допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках. ТипКОНТАКТОР МК2-20АТип контактораЭлектромагнитный переменного и постоянного токаКоличество полюсов2Число полюсов2Исполнение изделий-Исполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ3Коммутационная износостойкость, тыс.ед2500Номинальный ток главной цепи, А63Номинальный ток главных (замыкающих) контактов, А63Номинальный ток главных (размыкающих) контактов, А-Номинальное напряжение (AC), В500Номинальное напряжение (DC), В220Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В220Количество вспомогательных контактов4Число контактов (вспомогательных)2"З"+2"Р"Число контактов (главных)2"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)140Х197Х176Вес, г3550Артикул104200200 01
