ТОО "ТЕСТ-1"

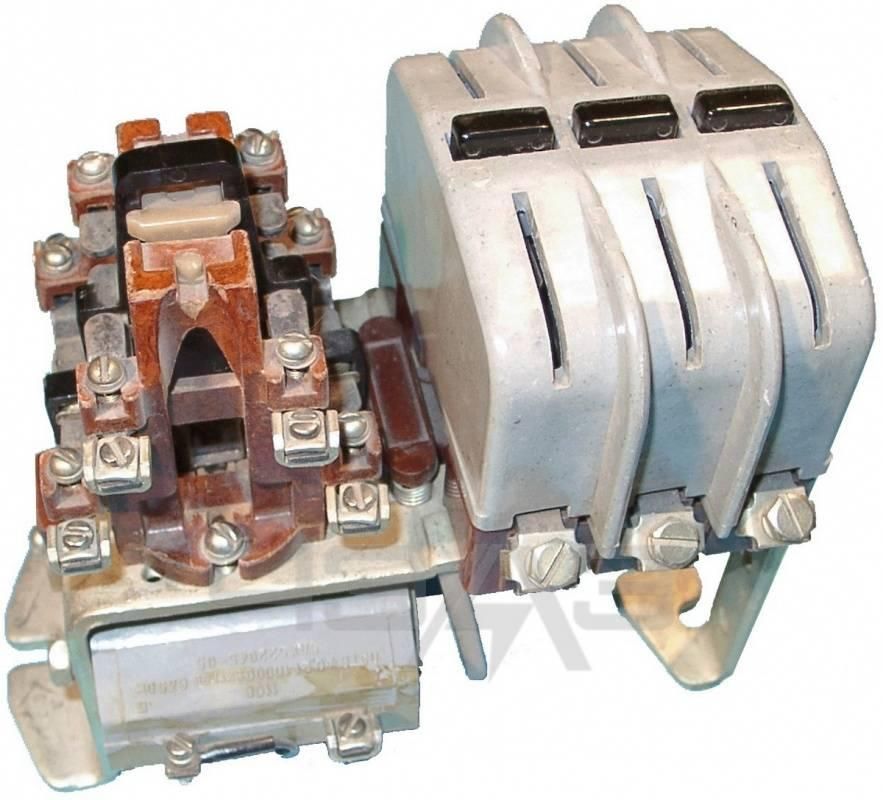

Контактор МК1-30Б У3 артикул 108301100-01 переменного тока с постоянным током цепи управления предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК1 имеет специальное исполнение: для привода высоковольтных выключателей.Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор МК1-30У3Б допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.Коммутационная износостойкость контактора МК1-30У3Б 40 А Uн~380 В 50 60 Гц Uупр-110 В в/к 2«З»+2«Р» - 1250 тыс. ед. Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК1-30У3Б должно быть не более 50 % от общего числа контактов вспомогательной цепи.Для привода высоковольтных выключателей.Производитель: АО ЧЭАЗ ТипКОНТАКТОР МК1-30БТип контактораПеременного тока с постоянным током цепи управл.Количество полюсов3Число полюсов3Исполнение изделий-Исполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ3Коммутационная износостойкость, тыс.ед1250Номинальный ток главной цепи, А40Номинальный ток главных (замыкающих) контактов, А40Номинальный ток главных (размыкающих) контактов, А-Номинальное напряжение (AC), В380Номинальное напряжение (DC), В-Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В110Количество вспомогательных контактов4Число контактов (вспомогательных)2"З"+2"Р"Число контактов (главных)3"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)140Х204Х176Вес, г4200Артикул108301100 01
