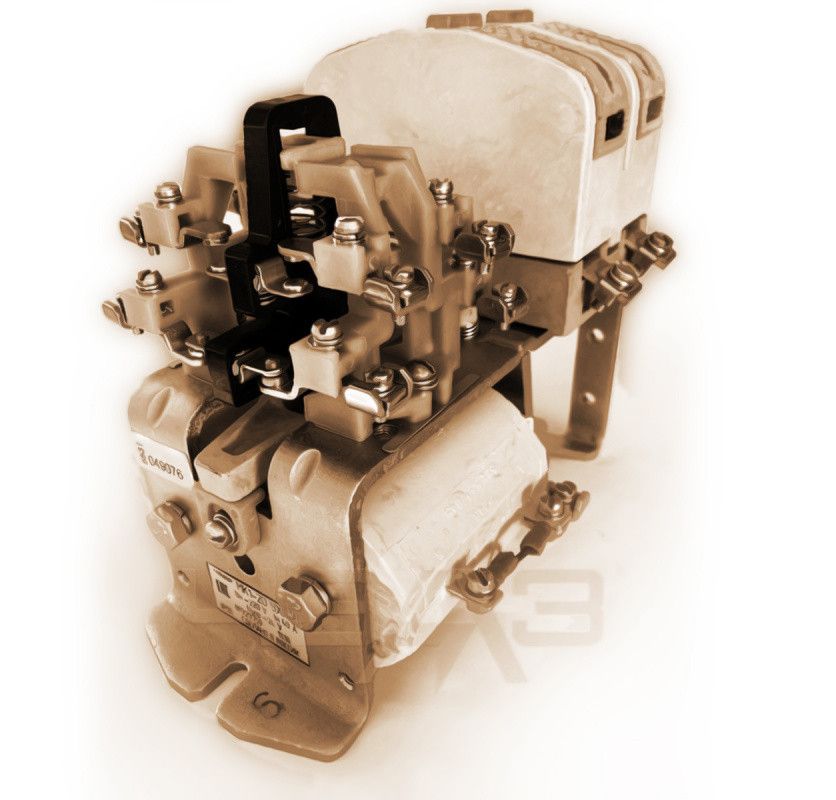

Контактор МК1-22А У3 артикул 108222902-01 переменного и постоянного тока предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК1 имеет специальное исполнение: для подвижного состава.Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор МК1-22У3А допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.Коммутационная износостойкость контактора МК1-22У3А 40 А Uн-220 В и ~380 В 50 60 Гц Uупр-48(50) В в/к 2«З»+2«Р» для подвижного состава - 2500 тыс. ед. Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК1-22У3А должно быть не более 50 % от общего числа контактов вспомогательной цепи.Для подвижного состава.Производитель: АО ЧЭАЗ ТипКОНТАКТОР МК1-22АТип контактораЭлектромагнитный переменного и постоянного токаКоличество полюсов4Число полюсов4Исполнение изделийДля подвижного составаИсполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ3Коммутационная износостойкость, тыс.ед2500Номинальный ток главной цепи, А40Номинальный ток главных (замыкающих) контактов, А40Номинальный ток главных (размыкающих) контактов, А40Номинальное напряжение (AC), В380Номинальное напряжение (DC), В220Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В48(50)Количество вспомогательных контактов4Число контактов (вспомогательных)2"З"+2"Р"Число контактов (главных)2"З"+2"Р"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)140Х204Х172Вес, г4700Артикул108222902 01
