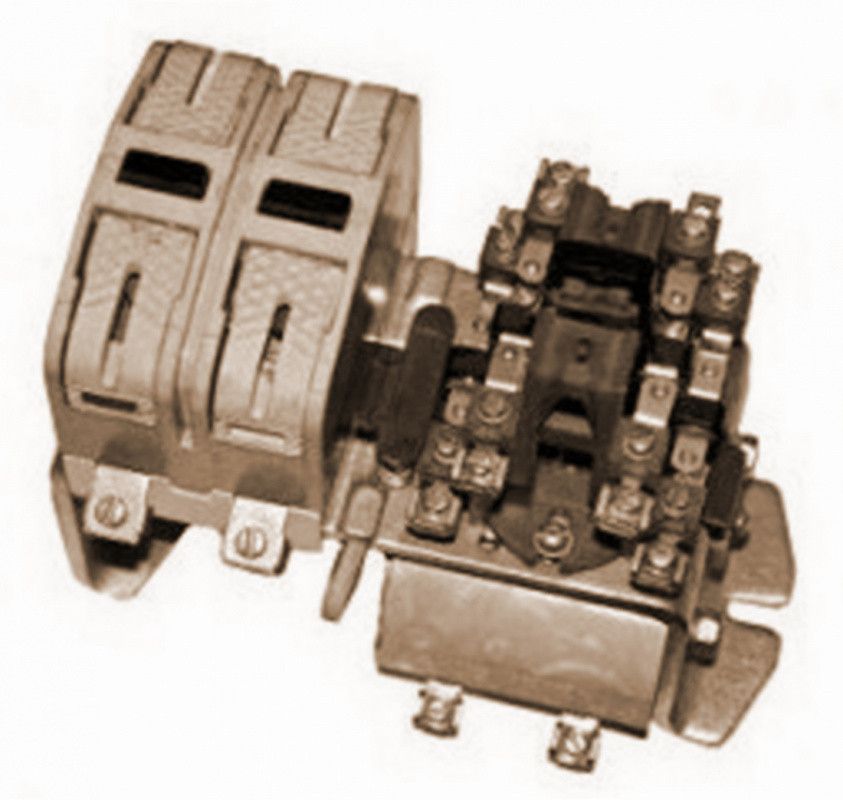

Контактор МК4-10Б У3 артикул 109101200-01 постоянного тока предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК4 имеет специальное исполнение: для привода высоковольтных выключателей.Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор МК4-10У3Б допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.Коммутационная износостойкость контактора МК4-10У3Б 160 А Uн-220 В Uупр-220 В в/к 2«З»+2«Р» - 500 тыс. ед. Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК4-10У3Б должно быть не более 50 % от общего числа контактов вспомогательной цепи.Для привода высоковольтных выключателей.Производитель: АО ЧЭАЗ ТипКОНТАКТОР МК4-10БТип контактораЭлектромагнитный постоянного токаКоличество полюсов1Число полюсов1Исполнение изделий-Исполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ3Коммутационная износостойкость, тыс.ед500Номинальный ток главной цепи, А160Номинальный ток главных (замыкающих) контактов, А160Номинальный ток главных (размыкающих) контактов, А-Номинальное напряжение (AC), В-Номинальное напряжение (DC), В220Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В220Количество вспомогательных контактов4Число контактов (вспомогательных)2"З"+2"Р"Число контактов (главных)1"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)158Х208Х178Вес, г5350Артикул109101200 01
