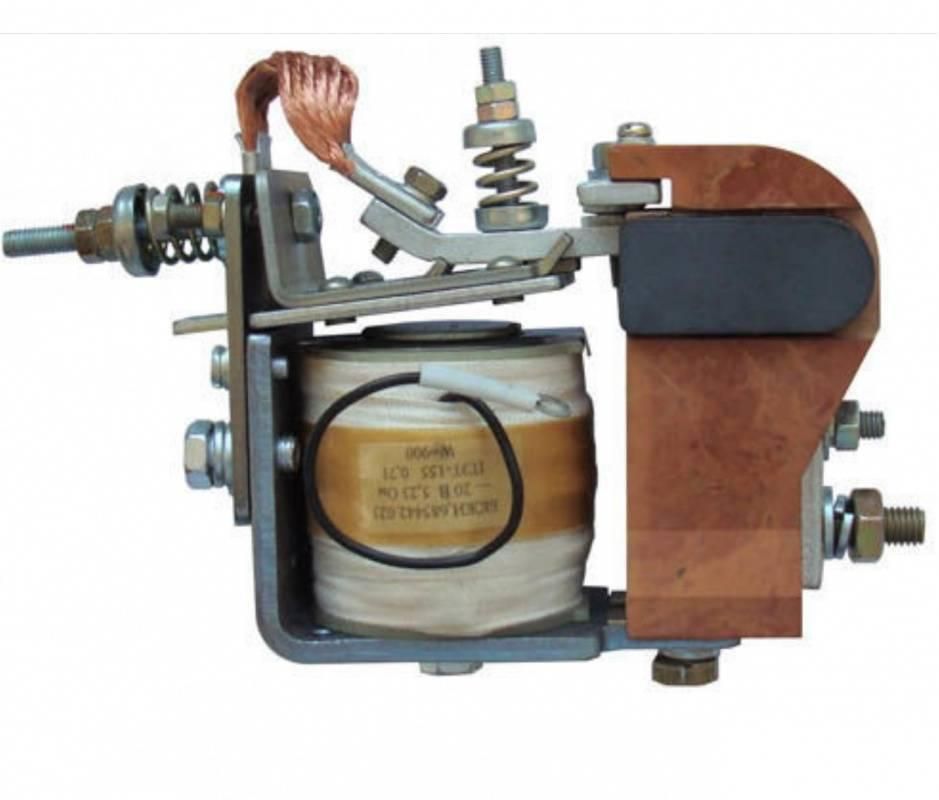

Контактор «КМ5100У2 250 А Uн-40 В» артикул 100417502-01 (ТУ16-93 БКЖИ.644.413.001 ТУ) электромагнитный постоянного тока серии КМ предназначен для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода.Контактор «КМ5100У2 250 А Uн-40 В» имеет универсальное (переднее и заднее) присоединение проводников. Присоединение внешних проводников силовой цепи к «КМ5100У2 250 А Uн-40 В» производится с помощью болтов.Рабочее положение контактора «КМ5100У2 250 А Uн-40 В» в пространстве – крепление на вертикальной плоскости контактами вверх при помощи болтов. Допускается крепление на вертикальной плоскости контактами вниз, а также крепление на горизонтальной плоскости контактами вверх или вниз. Отклонение «КМ5100У2 250 А Uн-40 В» от плоскости крепления допускается до 15° в любую сторону.Контакторы «КМ5100У2 250 А Uн-40 В» полярны, все исполнения имеют постоянные магниты.Контакторы серии КМ имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата и рассчитаны для работы на высоте не более 1200 метров над уровнем моря. Не допускается установка контакторов «КМ5100У2 250 А Uн-40 В» в среде взрывоопасной, насыщенной пылью, в том числе токопроводящей, и водяными парами, с химически активными газами.Надежность, долговечность и безопасность контакторов обеспечивается не только качеством самого устройства, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изложенных в «Руководстве по эксплуатации», являются обязательным. ТипКОНТАКТОР КМ5100Тип контактораЭлектромагнитный постоянного токаКоличество полюсов1Число полюсов1Исполнение изделий-Исполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ2Коммутационная износостойкость, тыс.ед25Механическая износостойкость, тыс.ед1250Номинальный ток главной цепи, А250Номинальный ток главных (замыкающих) контактов, А250Номинальный ток главных (размыкающих) контактов, А-Номинальный ток контактов вспомогательной цепи, А2,5Номинальное напряжение (AC), В-Номинальное напряжение (DC), В40Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В40Количество вспомогательных контактов-Число контактов (вспомогательных)-Число контактов (главных)1"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)82Х110Х85Вес, г1100Артикул100417502 01
