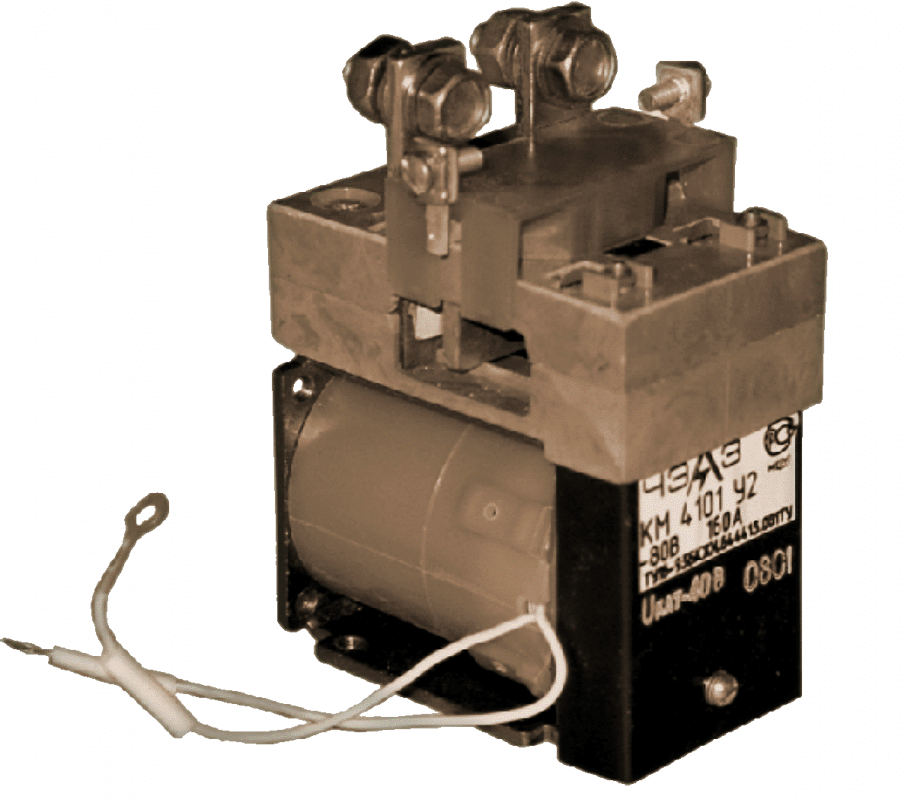

Контактор «КМ4101У2 160 А Uн-80 В» артикул 102101505-01 (ТУ16-93 БКЖИ.644.413.001 ТУ) электромагнитный постоянного тока серии КМ предназначен для работы в силовых электрических цепях схем управления электродвигателями электропогрузчиков, также в схемах высоковольтных выключателей для коммутации цепи оперативного включения привода.Контактор «КМ4101У2 160 А Uн-80 В» имеет универсальное (переднее и заднее) присоединение проводников. Присоединение внешних проводников силовой цепи к «КМ4101У2 160 А Uн-80 В» производится с помощью болтов.Рабочее положение контактора «КМ4101У2 160 А Uн-80 В» в пространстве – крепление на вертикальной плоскости контактами вверх при помощи болтов. Допускается крепление на вертикальной плоскости контактами вниз, а также крепление на горизонтальной плоскости контактами вверх или вниз. Отклонение «КМ4101У2 160 А Uн-80 В» от плоскости крепления допускается до 15° в любую сторону.Контакторы «КМ4101У2 160 А Uн-80 В» полярны, все исполнения имеют постоянные магниты.Контакторы серии КМ имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата и рассчитаны для работы на высоте не более 1200 метров над уровнем моря. Не допускается установка контакторов «КМ4101У2 160 А Uн-80 В» в среде взрывоопасной, насыщенной пылью, в том числе токопроводящей, и водяными парами, с химически активными газами.Надежность, долговечность и безопасность контакторов обеспечивается не только качеством самого устройства, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изложенных в «Руководстве по эксплуатации», являются обязательным. ТипКОНТАКТОР КМ4101Тип контактораЭлектромагнитный постоянного токаКоличество полюсов1Число полюсов1Исполнение изделий-Исполнение контактораНереверсивныйКлиматическое исполнение и категория размещенияУ2Коммутационная износостойкость, тыс.ед25Механическая износостойкость, тыс.ед2500Номинальный ток главной цепи, А160Номинальный ток главных (замыкающих) контактов, А160Номинальный ток главных (размыкающих) контактов, А-Номинальный ток контактов вспомогательной цепи, А2,5Номинальное напряжение (AC), В-Номинальное напряжение (DC), В80Номинальное напряжение цепи управления (AC), В-Номинальное напряжение цепи управления (DC), В40Количество вспомогательных контактов1Число контактов (вспомогательных)1"З"Число контактов (главных)1"З"ПрисоединениеУ.П.Размеры, мм (ШхВхГ)54Х118Х85Вес, г1020Артикул102101505 01
