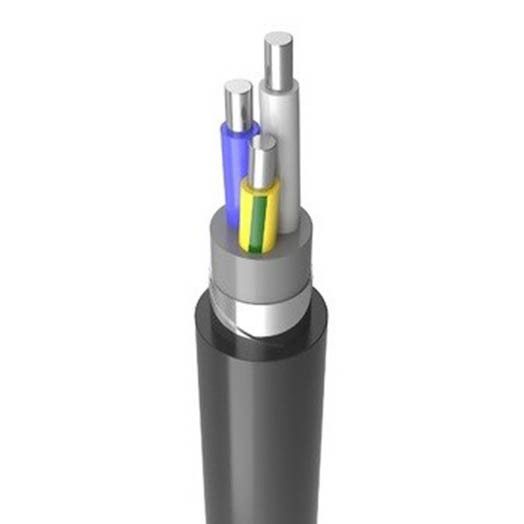

АВБШв 3х4 - кабель силовой бронированный с 3 алюминиевыми жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент. Технические характеристики кабеля АВБШв 3*4 Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 3*4 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69. Минимальная температура эксплуатации АВБШв 3х4: -50°С. Максимальная температура эксплуатации кабеля АВБШв 3*4: +50°С. Эксплуатируется кабель АВБШв 3х4 при влажности воздуха до 98%. Минимальный радиус изгиба при монтаже: 133,2 миллиметров. Растягивающее усилие при прокладке кабеля бронированного АВБШв 3х4 не должно превышать 360 Ньютонов. Длительно допустимая температура нагрева жил АВБШв 3*4: 70 градусов. Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд. Предельная температура нагрева жил АВБШв 3х4 при условии невозгорания: 350 градусов. Наружный диаметр силового бронированного кабеля АВБШв 3х4: 16,15 миллиметров. Срок службы 30 лет с даты изготовления. Расчетная масса кабеля АВБШв 3х4: 0,43 килограмм в метре. Токовые нагрузки кабеля бронированного АВБШв 3*4 Допустимый ток при прокладке на воздухе: 30 Ампер. Допустимый ток при прокладке кабеля бронированного АВБШв 3х4 в земле: 39 Ампер. Допустимый ток короткого замыкания: 290 Ампер. Активное сопротивление жилы: 7,9 Ом на километр. Расшифровка маркировки АВБШв 3х4 А - алюминиевая токопроводящая жила. В - изоляция из ПВХ пластиката. Б - броня из стальных оцинкованных лент. Шв - оболочка выполнена из поливинилхлорида. 3 - количество токонесущих жил. 4 - сечение жилы в квадратных миллиметрах. Также в маркировке могут присутствовать следующие обозначения: (ож) или (ок) - однопроволочное исполнение жил. (мс), (мк) или (мж) - многопроволочное исполнение жилы. (0,66) - номинальное напряжение 660 Вольт. (1,0) - номинальное напряжение 1000 Вольт. Конструкция кабеля АВБШв 3*4 Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69. Изоляция - из ПВХ пластиката различных цветов. Внутренняя оболочка - из поливинилхлорида. Броня - из двух стальных оцинкованных лент. Наружная оболочка - из ПВХ пластиката. Применение кабеля АВБШв 3х4 Кабель алюминиевый силовой бронированный АВБШв 3х4 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 39 Ампер. Кабелем АВБШв 3*4 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
