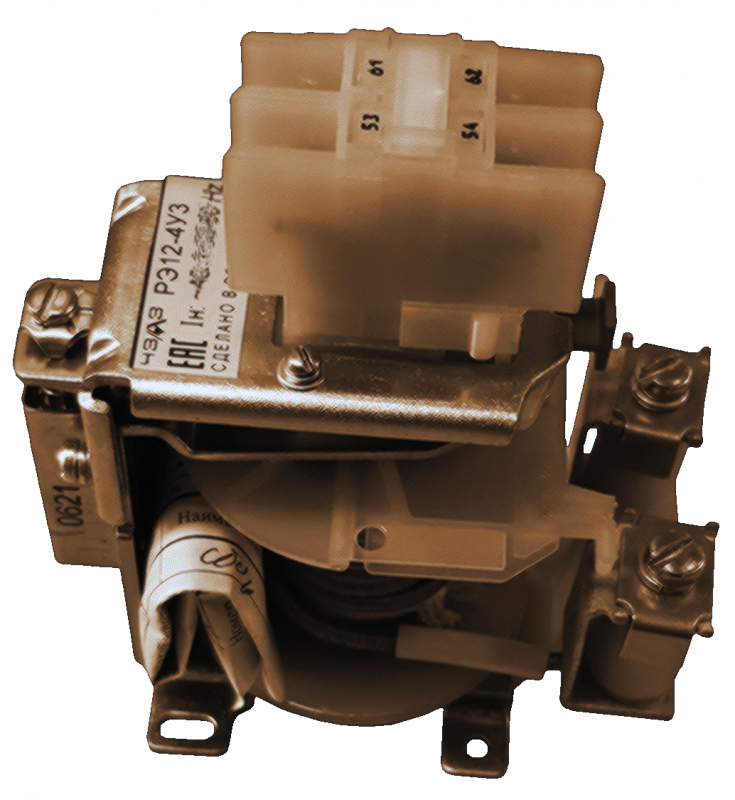

Реле тока РЭ12-4 У3 Iн ~63 А 50,60Гц 1"з" 1"р" Iсраб. 110-350% Iн присоед.переднее с ручн. возвратом
| Тип | РЕЛЕ РЭ12-4 |
| Тип реле | Максимальное двустабильное тока |
| Назначение реле | Для схем НКУ электроприводов |
| Исполнение изделий | Ручной возврат |
| Климатическое исполнение и категория размещения | У3 |
| Род тока | Переменный |
| Степень защиты | IP00 |
| Номинальный ток контактов, А | 16 А |
| Номиральный ток цепи упр. А | 63 А |
| Диапазон уставки тока срабатывания, % | 110÷350 |
| Номинальное напряжение рабочее, В | 24÷660 В |
| Сочетание контактов | 1«З»+1«Р» |
| Присоединение | П.П. |
| Тип присоединения | Переднее |
| Размеры, мм (ШхВхГ) | 65Х95Х135 |
| Вес, г | 550 |
| Артикул | 121245501 01 |
Реле тока РЭ12-4 У3 Iн.~63А 1З+1Р Iсраб.110-350% Iн присоед.переднее арт. 121245501-01 являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов. Реле РЭ 12-4 ( артикул 121245501-01) поставляются отрегулированными на ток срабатывания, равный 2,2 или 4,4 номинального, а на шкале, соответственно, наносятся точки срабатывания 1,1; 2,2; 3,5 номинального тока.. Особенностью данного максимального двустабильного реле тока с ручным возвратом является номинальный ток катушки 63А, диапазон уставки тока срабатывания 110÷350% и переднее присоединение контактов. Производитель: АО «ЧЭАЗ» Реле РЭ12-4 арт. 121245501 01 климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1. Структура условного обозначения типоисполнения реле тока РЭ12-4 У3 Iн ~63 А: [РЭ 1]2-ХХ3 Условное обозначение серии РЭ 1[2]-ХХ3 Условное обозначение вида реле: 2 - реле тока без нормированного коэффициента возврата РЭ 12-[Х]Х3 Условная характеристика реле: 1 - максимальное реле тока, одностабильное, постоянного тока 2 - максимальное реле тока, одностабильное, переменного тока 3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока 4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока 5 - минимальное реле тока, одностабильное, постоянного тока. РЭ 12-Х[Х]3 Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата РЭ 12-ХХ[3] Категория размещения по ГОСТ 15150-69 |
