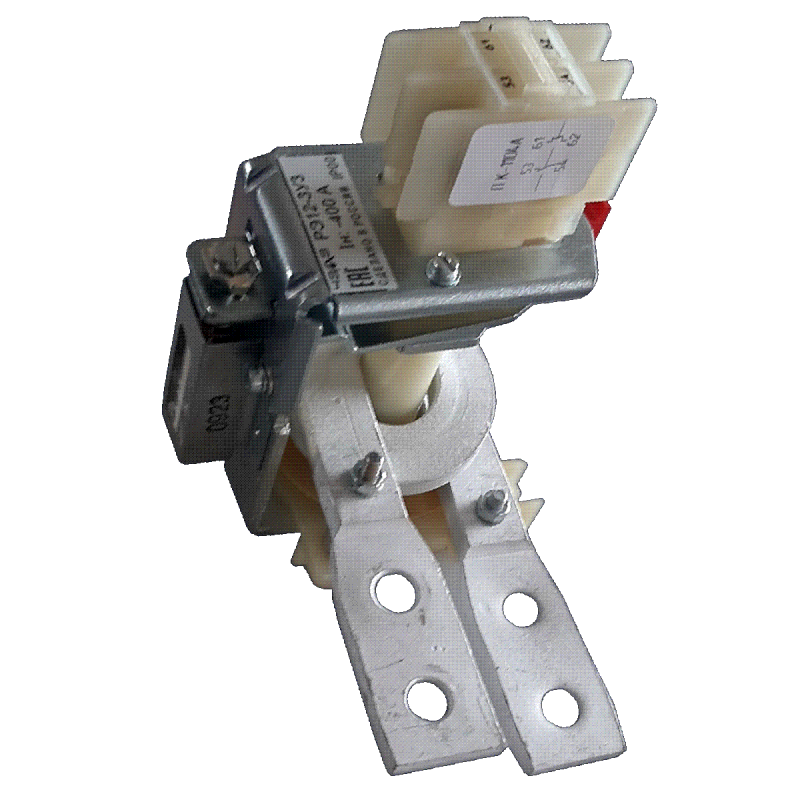

| Тип | РЕЛЕ РЭ12-3 |
| Тип реле | Максимальное двустабильное тока |
| Назначение реле | Для схем НКУ электроприводов |
| Исполнение изделий | Ручной возврат |
| Климатическое исполнение и категория размещения | У3 |
| Род тока | Постоянный |
| Степень защиты | IP00 |
| Номинальный ток контактов, А | 16 А |
| Номиральный ток цепи упр. А | 400 А |
| Диапазон уставки тока срабатывания, % | 70÷300 |
| Номинальное напряжение рабочее, В | 24÷440 В |
| Сочетание контактов | 1«З»+1«Р» |
| Присоединение | П.П. |
| Тип присоединения | Переднее |
| Размеры, мм (ШхВхГ) | 65Х95Х135 |
| Вес, г | 550 |
| Артикул | 151236901 01 |
Реле РЭ12-3 являются комплектующими изделиями и предназначены для применения в схемах НКУ электроприводов. Реле РЭ 12-3 поставляются отрегулированными на ток срабатывания, равный двойному номинальному. На шкале наносятся точки срабатывания 0,7; 2; 3 номинального тока. Реле РЭ12-3 арт. 151236901 01 климатического исполнения УЗ пригодны для эксплуатации в условиях УХЛ4 и УХЛЗ.1. Структура условного обозначения типоисполнения реле тока РЭ12-3 У3 Iн 400 А: [РЭ 1]2-ХХ3 Условное обозначение серии РЭ 1[2]-ХХ3 Условное обозначение вида реле: 2 - реле тока без нормированного коэффициента возврата РЭ 12-[Х]Х3 Условная характеристика реле: 1 - максимальное реле тока, одностабильное, постоянного тока 2 - максимальное реле тока, одностабильное, переменного тока 3 - максимальное реле тока, двустабильное (с ручным возвратом) постоянного тока 4 - максимальное реле тока, двустабильное (с ручным возвратом) переменного тока 5 - минимальное реле тока, одностабильное, постоянного тока. РЭ 12-Х[Х]3 Вид климатического исполнения по ГОСТ 15150-69: У - для умеренного климата Т - для тропического климата РЭ 12-ХХ[3] Категория размещения по ГОСТ 15150-69 |
